LT8610A LT8610AB 数据手册-pdf中文资料-产品介绍及应用电路

LT8610A LT8610AB产品信息：

概览

优势和特点
产品详情

优势和特点

LT8610特性集，加上：
- 快速输出电流：3.5A（最大值）
- 最短导通时间：30ns
- 提高突发模式效率（仅LT8610AB）
- 增强EMI性能
宽输入电压范围：3.4V至42V
超低静态电流突发模式工作：
- 2.5μA I(Q)（调节 12V(IN) 至 3.3V(OUT)）
固定输出电压：3.3V、5V
输出纹波 < 10mV(P-P)（仅LT8610A）

高效率同步工作：
- 95%效率（1A，12V(IN)，5V(OUT)）
- 93%效率（1A，12V(IN)，3.3V(OUT)）
所有条件下均具有低压差：200mV (1A)
可在过载情况下安全地承受电感饱和
可调及可同步频率：
- 200kHz 至 2.2MHz
精确的1V使能引脚阈值
输出软启动和跟踪
小型散热增强型16引脚MSOP封装
通过AEC-Q100汽车应用认证

产品详情

LT8610A/LT8610AB系列均为紧凑型高效率、高速同步单芯片降压型开关稳压器，瞬态电流功耗仅为2.5μA。与LT8610相比，它们具有较高的3.5A最大输出电流以及较快的30ns最短导通时间。LT8610A与LT8610具有相同的低纹波突发模式性能，而LT8610AB具有较高的轻负载效率。

LT8610的其他特性在LT8610A/LT8610AB系列中保持不变。通过SYNC引脚，可与外部时钟同步。EN/UV引脚具有用于V(IN)欠压闭锁或关断的精确1V阈值。启动期间，TR/SS引脚上的电容可对输出电压斜坡速率进行编程。当V(OUT)处于编程输出电压的±9%范围内以及发生故障时，PG标志会发出信号。


	反馈电压	最小 V(IN)	输出电流	注释
LT8610AC-1	0.80V	3.0V	3.5A	Fsw = 1.5MHz至2.2MHz，优化的瞬态响应
LT8610AC	0.80V	3.0V	3.5A	Fsw = 200kHz至2.2MHz
LT8610AB	0.97V	3.4V	3.5A	提高突发模式效率
LT8610AX	0.97V	3.4V	3.5A	最大结温：175°C
LT8610A	0.97V	3.4V	3.5A	较高的Iout，30ns最小导通时间
LT8610	0.97V	3.4V	2.5A	-

应用

汽车和工业电源
GSM电源

LM75BGD	LM75ADP	LM75AD	LM75BTP	LM75BDP
LM75BD	LPC5536JHI48	LPC5534JHI48	LPC5536JBD64	LPC5536JBD100
LPC5534JBD64	LPC5534JBD100	LPC51U68JBD64	LPC51U68JBD48	LPC55S69JEV98
LPC55S69JBD64	LPC55S69JBD100	LPC55S66JEV98	LPC55S66JBD64	LPC55S66JBD100

LT8610A LT8610AB

LT8610A LT8610AB产品信息：

概览

优势和特点

产品详情

LT8610A LT8610AB数据手册：

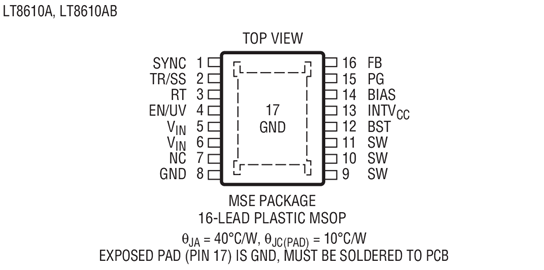

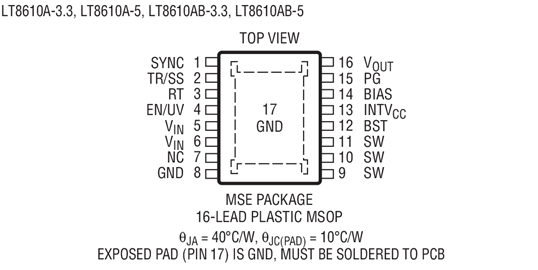

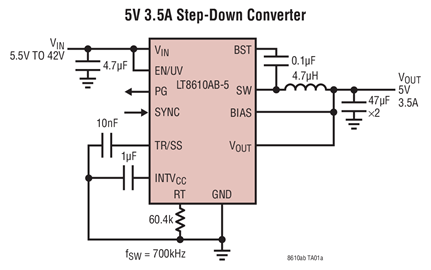

LT8610A LT8610AB引脚功能、电路图：
