首页>IC索引

LT8610AC LT8610AC-1

具 2.5μA 静态电流的 42V、3.5A 同步降压型稳压器

LT8610AC LT8610AC-1产品信息:

概览

优势和特点

  • LT8610特性集,加上:
    • 最小输入电压:3V
    • 800mV反馈电压
    • 输出电流:3.5A(最大值)
    • 最短快速导通时间:30ns
    • 提高突发模式效率
    • 增强EMI性能
  • 宽输入电压范围:3V至42V
  • 超低静态电流突发模式 工作:
    • 2.5μA I(Q)(调节12V(IN)至3.3V(OUT))
  • 所有条件下均具有低压差:200mV (1A)
  • 高效率同步工作:
    • 95%效率(1A,12V(IN),5V(OUT))
    • 93%效率(1A,12V(IN),3.3V(OUT))
  • 可在过载情况下安全地承受电感饱和
  • 可调及可同步频率:
    • LT8610AC:200kHz至2.2MHz
    • LT8610AC-1:1.5MHz至2.2MHz
  • 精确的1.015V使能引脚阈值
  • 输出软启动和跟踪
  • 小型散热增强型16引脚MSOP封装
  • 通过AEC-Q100汽车应用认证

产品详情

LT8610AC/LT8610AC-1是一款紧凑型高效率、高速同步单芯片降压型开关稳压器,瞬态电流功耗仅为2.5μA。与LT8610AB相比,LT8610AC/LT8610AC-1具有较低的800mV反馈电压和较低的3V最小VIN。与LT8610相比,LT8610AC/LT8610AC-1与LT8610AB具有相同的其他特性:较高的3.5A最大输出电流、较快的30ns最短导通时间以及较高的轻负载效率。

LT8610AC/LT8610AC-1具有SYNC引脚,可与外部时钟同步。启动期间,TR/SS引脚上的电容可对输出电压斜坡速率进行编程。当VOUT处于编程输出电压的±8%范围内以及发生故障时,PG标志会发出信号。LT8610AC-1具有针对高开关频率进行优化的内部补偿功能,与LT8610AC相比具有改进的瞬态响应性能。退出压差或掉电条件时,LT8610AC-1还具有器件软启动特性,从而减少输出电压过冲。



反馈电压最小 V(IN)输出电流注释
LT8610AC-10.80V3.0V3.5AF(SW) = 1.5MHz至2.2MHz,优化的瞬态
LT8610AC0.80V3.0V3.5AF(SW) = 200kHz至2.2MHz
LT8610AB0.97V3.4V3.5A提高突发模式效率
LT8610AX0.97V3.4V3.5A最大结温:175°C
LT8610A0.97V3.4V3.5A较高的I(OUT),30ns最小导通时间
LT86100.97V3.4V2.5A-

应用

  • 汽车和工业电源
  • GSM电源

LT8610AC LT8610AC-1数据手册:

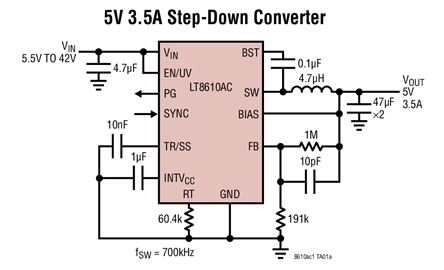

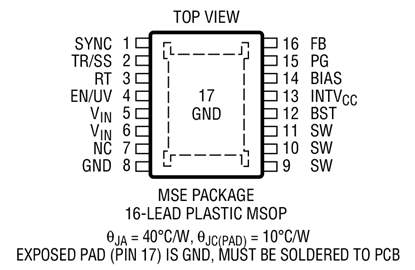

LT8610AC LT8610AC-1引脚功能、电路图:
