LT8610AX产品信息：

概览

优势和特点
产品详情

优势和特点

在 175°C 进行了 100% 的全面测试
在 -40°C 至 175°C 的温度范围内提供了 ±2% 的基准准确度
宽输入电压范围：3.7V 至 42V
超低静态电流突发模式 (Burst Mode ) 操作
高效率同步操作：
- 91% 效率 (在 0.5A，175°C，从 12V(IN) 产生 3.3V(OUT))
- 92% 效率 (在 0.5A，175°C，从 12V(IN) 产生 5V(OUT))
可调及可同步频率范围：200kHz 至 2.2MHz
无热停机功能
内部补偿
输出软起动和跟踪
电源良好标记

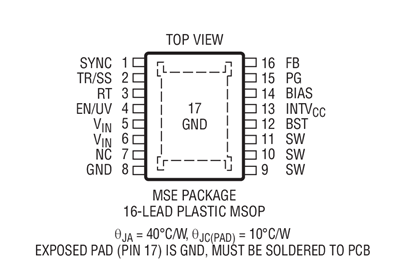

小外形的耐热性能增强型 16 引脚 MSOP 封装

产品详情

LT 8610AX 是一款紧凑、高效率、高速、同步、单片式降压型开关稳压器，其额定结温为 175°C。LT8610AX 在 175°C 进行了 100% 的全面测试。该器件集成了上管和下管电源开关以及所有必要的电路，以较大限度地降低增设外部组件的需要。低纹波突发模式操作可在宽输出电流范围内实现高效率，同时保持低的输出纹波。一个 SYNC 引脚用于实现至外部时钟的同步。内部补偿和峰值电流模式拓扑允许使用小型电感器，并实现快速瞬态响应和优良的环路稳定性。EN/UV 引脚具有一个准确的 1V 门限，并可用于设置 V(IN) 欠压闭锁或关断 LT8610AX。TR/SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率。当 V(OUT) 位于编程输出电压的 ±9% 以内及出现故障情况时，PG 标记将发出指示信号。LT8610AX 采用小外形 16 引脚 MSOP 封装，具有用于实现低热阻的裸露衬垫。

应用

石油和天然气勘探

Linear 推出 3.5A、42V 输入同步降压型开关稳压器 LT8610AX: 凌力尔特公司 (Linear Technology Corporation) 推出3.5A、42V 输入同步降压型开关稳压器 LT8610AX，该器件在环境温度高达 175°C 时保持正常运行
凌力尔特推出42V、3.5A (IOUT) 同步降压型稳压器，可在高达 175ºC 运行: 凌力尔特公司 (Linear Technology Corporation) 推出3.5A、42V 输入同步降压型开关稳压器 LT8610AX，该器件在环境温度高达 175°C 时保持正常运行。
凌力尔特推出同步降压型稳压器可在高达175oC运行: 加利福尼亚州米尔皮塔斯（MILPITAS，CA）——2016年6月1日凌力尔特公司（Linear Technology Corporation）推出3.5A、42V输入同步降压型开关稳压器LT8610AX
