LT8653S产品信息：

概览

优势和特点
产品详情

优势和特点

Silent Switcher 2 架构：
- 可在任何 PCB 上实现超低 EMI
- 消除了 PCB 布局敏感性
- 内部旁路电容器可降低发射的 EMI
- 可选的扩频调制功能
每个通道可同步提供 2 A 直流电流
任一通道可提供高达 3 A 的电流
超低静态电流 Burst Mode 操作：
- 将 12 V(IN) 调节到 5 V(OUT1) 和 3.3 V(OUT2) 时 I(Q) 为 6.2μA
- 输出纹波 < 10 mV(P-P)
可选的外部 VC 引脚：快速瞬态响应

强制连续模式
在高频下具有高效率
1 A 时效率为 94.1%，2MHz 时可从 12 V(IN) 提供 5 V(OUT)
引脚可选固定输出电压：5 V、3.3 V、1.8 V
快速最短开关接通时间：30 ns
宽输入电压范围：3.0 V 至 42 V
可调并且可同步：300 kHz 至 3 MHz
固定输出引脚复用选项
具备快速内部补偿功能的内部 2 MHz f(SW)
小型 4 mm × 3 mm 20 引脚 LQFN 封装
AEC-Q100 汽车认证正在进行中

产品详情

LT8653S是一款双通道降压型稳压器，可从两个通道提供高达2 A的连续电流，并且每个通道都支持高达3 A的负载。LT8653S采用第二代Silent Switcher架构，较大限度地降低了EMI辐射，同时可在高开关频率下实现高效率。这包括集成旁路电容以优化高频电流环路，并通过消除布局敏感性轻松实现宣称的EMI性能。

即使在高开关频率下，快速、清洁、低过冲开关终端也能实现高效操作，从而获得控制环路带宽较宽的小巧解决方案，实现快速瞬态响应。Burst Mode操作可实现超低待机电流消耗，或者强制连续模式可在整个输出负载范围内控制频率谐波。LT8653是一款功能完备的可定制稳压器，但也提供多个引脚复用选项，以选择内部2MHz开关频率、内部补偿和内部反馈电阻分压器选项，只需五个外部组件即可创建出一款简单、紧凑的双输出电压稳压器。

应用

通用降压
汽车和工业电源

LM75BGD	LM75ADP	LM75AD	LM75BTP	LM75BDP
LM75BD	LPC5536JHI48	LPC5534JHI48	LPC5536JBD64	LPC5536JBD100
LPC5534JBD64	LPC5534JBD100	LPC51U68JBD64	LPC51U68JBD48	LPC55S69JEV98
LPC55S69JBD64	LPC55S69JBD100	LPC55S66JEV98	LPC55S66JBD64	LPC55S66JBD100

LT8653S

LT8653S产品信息：

概览

优势和特点

产品详情

LT8653S数据手册：

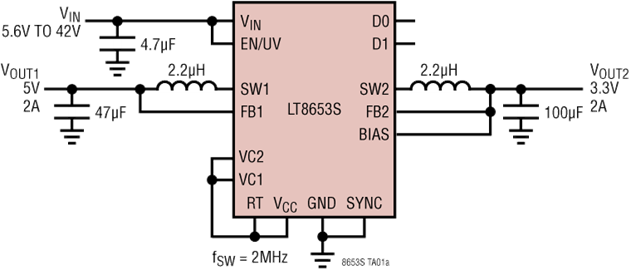

LT8653S引脚功能、电路图：
