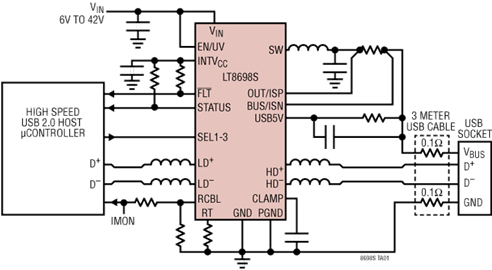

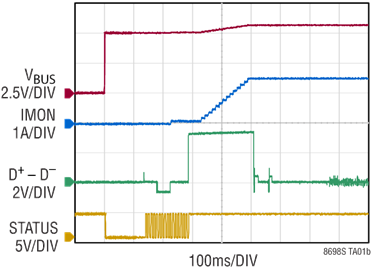

LT8698S 是一款紧凑型、高效率、同步单片降压型开关稳压器，设计用于从高达 42 V 的输入电压为 5 V USB V(BUS) 轨提供高达 3 A 的电源。即使 USB 插座与 LT8698S 通过长电缆（如汽车线束）分开，可编程线缆压降补偿也能保持精确的 5 V V(BUS) 线缆压降补偿调节。静音开关技术和可选扩频调制提供超低 EMI/EMC。
LT8698S 支持多种便携式设备充电器配置文件，包括 USB BC 1.2 CDP、DCP 和 SDP 以及常见的专有配置文件。集成的 V(BUS) 复位和 V(BUS) 调节器禁用功能支持 USB OTG 功能。
LT8698S’s 强大的高速 USB 2.0 数据线开关可保护上行 USB 主机 μ控制器，使其免受高达 20 V 的短路条件和高达 IEC61000-4-2 8 kV 接触放电以及15 kV 空气放电电压的 ESD 事件的影响。进一步的 V(BUS) 监控和故障保护功能消除了对 USB 电源开关的需要。LT8698S 包括两个从 V(IN) 到 PGND 的 10nF 并联电容，以提高 EMI/EMC 性能。LT8698S-1 不包括此类电容器。
应用
