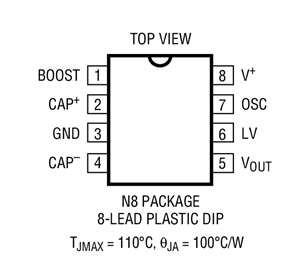

The H (Metal Can), J (Ceramic), and K (Metal Can) Packages From Linear Technology Are Now Obsolete

LTC 1044A 是一款单片式 CMOS 开关电容器电压转换器。在那些需要较高输入电压 (高达 12V) 的应用中，其可直接替换 ICL7660 / LTC1044。LTC1044A 可在未使用电感器的情况下提供多种转换功能。可以实现输入电压的反转 (V(OUT) = -V(IN))、增加一倍 (V(OUT) = 2V(IN))、分压 (V(OUT) = V(IN)/2) 或成倍增加 (V(OUT) = ±nV(IN))。

为了在特定的应用中优化性能，该器件提供了一种升压功能以把内部振荡器频率提高 7 倍。在工作频率较高的场合可使用较小的外部电容器以节省电路板空间。另外，内部振荡器也可停用以省电。当 OSC 引脚连接至 GND 或 V(+) 时，电源电流将减小至 1.5μA (采用 5V 输入)。

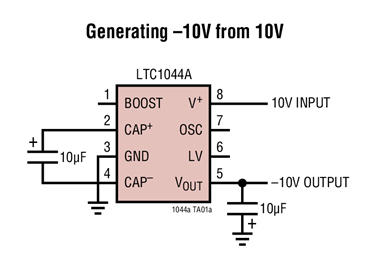

• 10V 至±10V 电源的转换
• 5V 至±5V 电源的转换
• 精准型分压：V(OUT) = V(IN)/2 ±20ppm
• 电压成倍增加：V(OUT) = ±nV(IN)
• 电源分离器：V(OUT) = ±V(S)/2
• 汽车应用
• 采用9V 墙上适配器 / 充电器的电池系统
