LTC1052

零漂移运算放大器

LTC1052产品信息:

概览

优势和特点

  • 保证的最大失调:5μV
  • 保证的最大失调漂移:0.05μV/°C
  • 典型失调漂移:0.01μV/°C
  • 卓越的长期稳定性:100nV/√月
  • 保证的最大输入偏置电流:30pA
  • 在整个工作温度范围内:
    • 保证的最小增益:120dB
    • 保证的最小 CMRR:120dB
    • 保证的最小 PSRR:120dB
  • 单电源操作:4.75V 至 16V (输入电压范围扩展至地电位)
  • 外部电容器可回接至 V(-),并不会造成噪声性能下降

产品详情

LTC 1052 和 LTC7652 是低噪声零漂移运放,采用凌力尔特 (现隶属 ADI) 的增强型 LTCMOS 硅栅工艺制造。斩波器稳定不断地校正失调电压误差。初始失调以及由于时间推移、温度和共模电压波动引起的失调变化均得到校正。这与微微安级输入电流相结合,使这两款放大器拥有了无可比拟的性能。

另外,还利用斩波方法改善了低频 (1/f) 噪声。内部斩波未采用以 3dB/倍频程的速率持续增加的做法,其使噪声在低频条件下有所降低。

斩波器电路是整体内置在器件之中,并且对用户是完全透明的。只需采用两个外部电容器,以交替地对失调校正电压和经过放大的输入信号进行采样和保持。在 14 引脚和 16 引脚器件版本上把控制电路引出,以使 LTC1052 的采样与一个外部频率源相同步。


应用

  • 热电偶放大器
  • 应变仪放大器
  • 低电平信号处理
  • 医疗仪表

LTC1052数据手册:

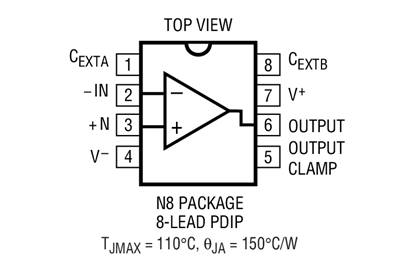

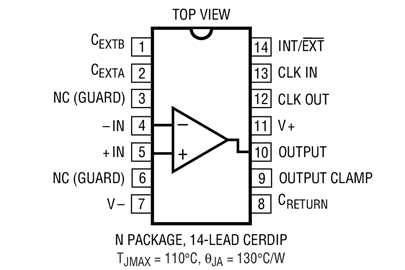

LTC1052引脚功能、电路图:

LTC1052

【用 途】 削波稳定型运放器 【性能 参数】圆筒8脚或双列8脚或双列14脚封装。

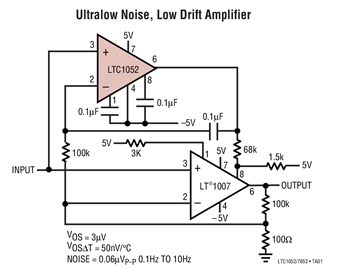

LTC1052的基本应用电路

LTC1052的基本应用电路(责任编辑:自然美)

快速高输入阻抗的单位增益缓冲器

LTC1052的功能是通过将滤波电路输出和一个相似的滤波输入信号比较来使电路更加稳定。

输出0V的差动放大器(差分放大器

使用转换电容IC的能够正确输出0V的5V单电源工作差动检测电路  斩波放大器LTC1052用于单一的5V电源。图中示出了高性能检测放大器。可以应用于热电隅和其他的传感器放大器。
