LTC 1059 包含一个通用、高性能的有源滤波器单元式部件和一个独立的运放。滤波器单元式部件连同 2 至 5 个电阻器能够产生各种不同的二阶滤波器功能，这些功能可在其 3 个输出引脚上提供。这 3 个引脚中的 2 个始终提供低通和带通滤波功能，而第三个输出引脚则能够提供陷波或者高通或全通滤波功能。这些滤波器功能的中心频率可在 0.1Hz 至 40kHz 的范围内调谐，并且取决于一个外部时钟或一个外部时钟和电阻比。滤波器能处理高达 100kHz 的输入频率。对于增益调节或级联方法，独立的运放可用于获得额外的全通和陷波滤波功能。
高于 2 阶的滤波器功能可通过级联 LTC1059 和 LTC1060 双通道通用型滤波器或 LTC1061 三通道通用型滤波器获得。可以形成任何经典的滤波器配置 (比如：巴特沃斯 [Butterworth]、椭圆 [Cauer]、贝塞尔 [Bessel] 和切比雪夫 [Chebyshev])。
LTC1059 可采用单电源或 ±2.37V 至 ±8V 的双电源 (或 4.74V 至 16V 单电源) 供电运行。
LTC1059 采用凌力尔特的先进 LTCMOS(TM) 硅栅工艺制造。

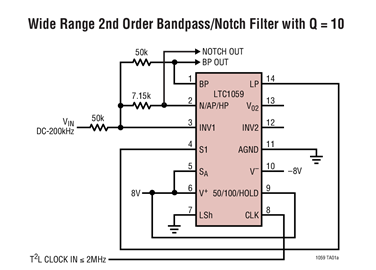

应用
