LTC 1062 是一款无 DC 误差的 5 阶全极点最大平坦度低通滤波器。其独特的架构将滤波器置于 DC 通路之外，因此消除了 DC 偏移和低频噪声问题。这使得 LTC1062 非常适用于那些把 DC 准确度作为重要因素的低通滤波器。

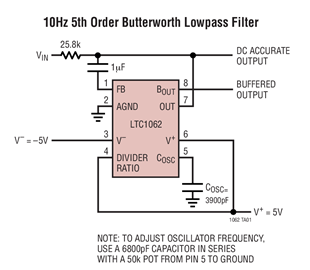

滤波器输入和输出在一个外部电阻器的两端同时获得。LTC1062 通过一个外部电容器耦合至信号。该 RC 与内部开关式电容器网络相互作用以在输出端上形成一个 5 阶滤波器频响滚降。
滤波器截止频率由一个可从外部驱动的时钟设定。时钟-截止频率比为 100:1，从而使得能够容易地去除时钟纹波。
可以级联两个 LTC1062 以形成一个 10 阶拟极大平坦度低通滤波器。该器件可采用单电源或 ±2.5V 至 ±9V 双电源供电运行。
LTC1062 采用凌力尔特 (现隶属 ADI) 先进的 LTCMOS(TM) 硅栅工艺制造。
应用
LTC1062 开关电容器滤波器和 A1 形成了一个时钟可调谐型陷波滤波器 (见 LTC1062 的产品手册)。采用 5V 电源来运行的 O1 提供了时钟，利用 Q1 对其进行电平移位以驱动由 ±5V 电源供电的 LTC1062。在该场合中，列出了 3 种常见的陷波频率；其
要使每个LTC1062具有30dB/oct的特性，可备用一套R. d，共用一套lOOfc的时钟，两个圾联时， 若以fo=1. 62／2:rrCI．Ri为基准，则须取Rz=15, 9R]，c:!
如果将两个开关电容滤波器LTC1062级联起来使用，只用很少的元件便可构成60DB/OCT的低通滤波器。 电路工作原理 &n
要使每个LTC1062具有30dB/oct的特性，可备用一套R. d，共用一套lOOfc的时钟，两个圾联时， 若以fo=1. 62／2:rrCI．Ri为基准，则须取Rz=15, 9R]，c:!
如果将两个开关电容滤波器LTC1062级联起来使用，只用很少的元件便可构成60DB/OCT的低通滤波器。
如果将两个开关电容滤波器LTC1062级联起来使用，只用很少的元件便可构成60DB/OCT的低通滤波器。
如果将两个开关电容滤波器LTC1062级联起来使用，只用很少的元件便可构成60DB/OCT的低通滤波器。
电路工作原理LTC1062是低通专用的SCF，具有30DB/OCT的衰减斜率，除SCF基本部件外，还有
