LTC 1063 是一款提供时钟可调谐能力、低 DC 输出偏移和超过 12 位 DC 准确度的单片式滤波器。LTC1063 的频率响应非常近似于一个 5 阶巴特沃斯 (Butterworth) 多项式。通过运用适当的 PCB 布局方法，该器件的输出 DC 偏移通常为 1mV，并在很宽的时钟频率范围内保持恒定。在采用 ±5V 电源和 ±4V 输入电压范围时，这款器件的 CMRR 为 80dB。
滤波器截止频率由一个内部或外部时钟控制。时钟-截止频率比为 100:1。内置时钟与电源无关，并通过一个外部 RC 进行设置。与现有的单片式滤波器相比，LTC1063 的 50μV(RMS) 时钟馈通有了大幅度的降低。
LTC1063 的宽带噪声为 95μV(RMS)，而且它能够处理具有低失真的大 AC 输入信号。例如，当采用 ±7.5V 电源时，该滤波器可处理高达 4V(RMS) (92dB S/N 比)，而标准 1kHz THD 低于 0.02%；在输入电平介于 1V(RMS) 和 2.3V(RMS) 之间的情况下获得了 80dB 动态范围 (S/N + THD)。

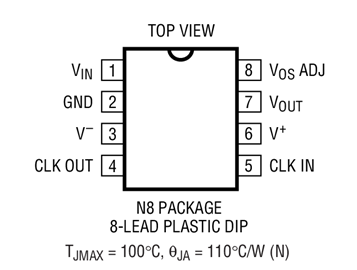

LTC1063 可提供 8 引脚 miniDIP 封装和 16 引脚 SO 宽体封装。如需线性相位响应，请参见 LTC1065 的数据手册。
应用
LTC1063是第一个单片低通滤波器，它同时提供出色的交流和直流性能。它的特点如下：它内部和外部时钟可调，具有高达50千赫的截止频率，1mV典型的直流偏移和在超过输入电压下具有超过12位的动态范围。LTC1063接近一个5极点的巴特沃斯低通滤波器。
1MA漂移、时钟可调单片机5端低通滤波器原理 该滤波器的截止频率由内部时钟或外部时钟决定，时钟频率和截止频率的比值为100:1,在没有外部时钟的情况下，可利用LTC1063的内部精密振荡器。
