LTC 1064-1 是一款 8 阶、时钟可扫频椭圆 (Cauer) 低通开关式电容器滤波器。该器件的通带纹波通常为 ±0.15dB，而在截止频率 1.5 倍的频率下，其阻带衰减为 68dB 或更大。
一个外部 TTL 或 CMOS 时钟负责设置滤波器截止频率的数值。时钟-截止频率比为 100:1。
对于高达 20kHz 的截止频率不需要外部组件。当截止频率高于 20kHz 时，需要两个低值电容器以保持通带平坦度。LTC1064-1 具有低宽带噪声和低谐波失真，即使对于高达 3V(RMS) 的输入电压也不例外。事实上，LTC1064-1 的整体性能与同等的多运放 RC 有源配置是不相上下的。

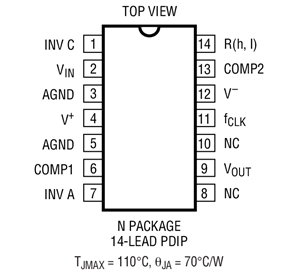

LTC1064-1 可提供 14 引脚 DIP 封装或 16 引脚表面贴装型 SW 封装。
LTC1064-1 与 LTC1064-2 引脚兼容。
