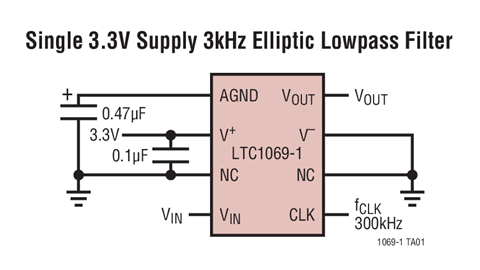

LTC 1069-1 是一款单片式 8 阶低通滤波器，可提供时钟可调谐式截止频率和 2.5mA 电源电流 (采用单 5V 电源)。LTC1069-1 一个额外的特点是可采用单 3.3V 工作电源。
LTC1069-1 的截止频率 (f(CUTOFF)) 等于时钟频率除以 100。f(CUTOFF) 条件下的增益为 -0.7dB，而典型通带纹波为 ±0.15dB (在高达 0.9 f(CUTOFF) 的条件下)。LTC1069-1 的阻带衰减具有一个渐进式椭圆响应，在 1.2 f(CUTOFF)、1.4 f(CUTOFF) 和 2 f(CUTOFF) 条件下的衰减分别达到了 20dB、52dB 和 70dB。
当采用 ±5V 电源时，LTC1069-1 的截止频率可被时钟调谐至 12kHz；当采用单 5V 电源时，最大截止频率为 8kHz。
LTC1069-1 的低功率特点并未以牺牲器件的动态范围为代价。当采用 ±5V 电源和一个 0.3V(RMS) 至 2.5V(RMS) 输入范围时，“信号”与“噪声 + THD”之比 ≥70dB。LTC1069-1 的宽带噪声为 110μV(RMS)。 可以获得其他的滤波器响应和较低的功率或较高的速度。详情请与凌力尔特联系。

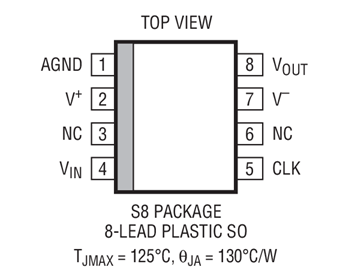

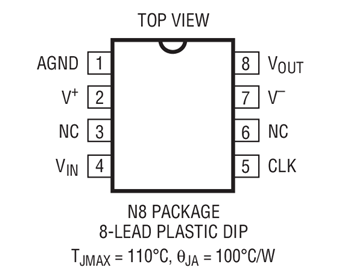

LTC1069-1 采用 8 引脚 PDIP 和 8 引脚 SO 封装。
综合其他性能要求 ，选用美国Linear Technology公司的8阶线性相位滤波器LTC1069-7。 LTC1069-7是一个单片、时钟调谐、线性相位、8次低通滤波器。LTC1069-7的截止频率通过一个
LTC1069-7是一个单片、时钟调谐、线性相位、8次低通滤波器.滤波器的幅度响应近似滤波器的改善余 弦.在截止频率一3dB增益和2倍截止频率下衰减是43dB.LTC1069-7的截止频率通过一个外时钟设置和等时钟频率除以25.内部取样频率对截止频率比是50∶1,LTC
