产品详情

LTC 1144 是一款单片式 CMOS 开关电容器电压转换器。其采用一个范围为 2V 至 18V 的输入电压来完成从正值至负值的电源电压转换，从而产生 -2V 至 -18V 的互补输出电压。仅需两个非关键的外部电容器即可提供充电泵和电荷储存器功能。

该转换器具有一个内部振荡器，其可利用一个外部时钟进行过驱动，或被减速 (当连接至一个电容器时)。该振荡器在无负载时以一个 10kHz 频率运行。此外，如果把 BOOST 引脚连接至 V(+)，则还可获得一个超出音频频段的较高频率。SHDN引脚能将电源电流减小至 8μA，并可在转换器不用时用于省电。

LTC1144 包含一个内部振荡器、一比二分频、电压电平移位器和 4 个功率 MOSFET。一个特殊的逻辑电路将防止功率 N 沟道开关衬底接通。

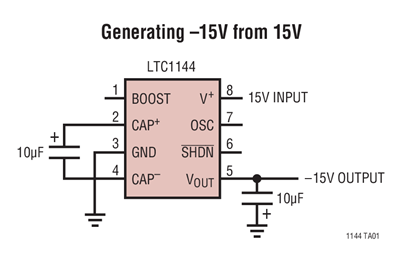

• 15V 至±15V 电源的转换
• 便宜的负电源
• 数据采集系统
• LTC1044 或 7660 的高电压升级版本
• 分压和倍压
• 汽车应用
• 采用墙上适配器 / 充电器的电池系统
