LTC1150

具内部电容器的 ±15V 零漂移运算放大器

LTC1150产品信息:

概览

优势和特点

  • 高电压操作:±16V
  • 无需外部组件
  • 最大失调电压:10μV
  • 最大失调电压漂移:0.05μV/°C
  • 低噪声:1.8μV(P-P) (0.1Hz 至 10Hz)
  • 最小电压增益:135dB
  • 最小 PSRR:120dB
  • 最小 CMRR:110dB
  • 低电源电流:0.8mA
  • 单电源操作:4.75V 至 32V
  • 输入共模范围包括地电位
  • 200μA 电源电流 (引脚 1 接地)
  • 典型过载恢复时间:20ms

产品详情

LTC 1150 是一款高电压、高性能、零漂移运算放大器。其他斩波放大器通常在外部需要的两个采样及保持电容器实现了片内集成。而且,LTC (现隶属 ADI) 专有的高电压 CMOS 结构还允许 LTC1150 在高达 32V (总值) 的电源电压下工作。

LTC1150 具有 0. 5μV 的失调电压、0.01μV/°C 的漂移、1.8μV(P-P) 的 0.1Hz 至 10Hz 输入噪声电压和 180dB 的典型电压增益。3V/μs 转换速率和 2.5MHz 增益带宽乘积的实现仅需使用 0.8mA 电源电流。从正和负饱和状态的过载恢复时间分别为 3ms 和 20ms。

对于要求较低功耗的应用,可采用引脚 1 来设置电源电流。引脚 5 是一个任选的 AC 耦合时钟输入,适用于同步处理。

LTC1150 采用标准的 8 引脚塑料双列直插式封装,以及 8 引脚 SO 封装。LTC1150 可以是大多数标准双极型运放的插入式替代产品,其拥有显著改善的 DC 性能。


应用

  • 应变仪放大器
  • 电子衡器
  • 医疗仪表
  • 热电偶放大器
  • 高分辨率数据采集

LTC1150数据手册:

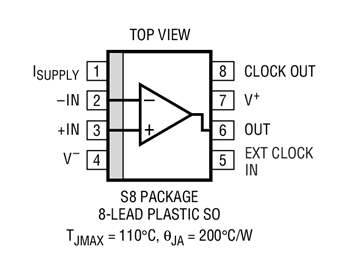

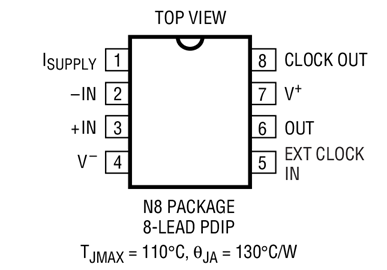

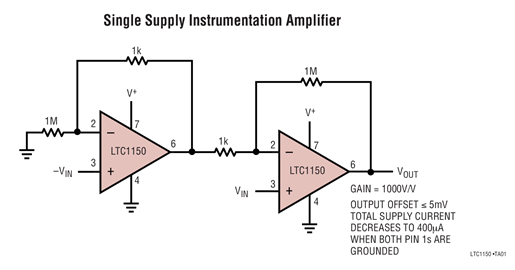

LTC1150引脚功能、电路图:

LTC1150 ±15V零漂移运算放大器

LTC1150 ±15V零漂移运算放大器电路的基本特性:1) 高电压操作为±16V;;;; 2) 无外部元器件;;;; 3) 最大失调电压为10μV;;;; 4) 最大输入漂移电压为0.05μV/℃;;
