LTC1163

三通道、1.8V 至 6V 高压侧 MOSFET 驱动器

LTC1163产品信息:

概览

优势和特点

  • 工作范围从 1.8V 至 6V
  • 0.01μA 待用电流
  • 每个通道的工作电流为 95μA (在 3.3V)
  • 全面强化了 N 沟道开关
  • 无外部充电泵组件
  • 内置栅极电压箝位器
  • 可容易地提供针对电源瞬变的保护
  • 受控接通和关断时间
  • 可兼容 5V、3V 和低于 3V 逻辑器件系列
  • 采用 8 引脚 SOIC 封装

产品详情

LTC 1163 / LTC1165 三通道低电压 MOSFET 驱动器使得能够采用低至 1.8V 电源通过便宜的低 R(DS(ON)) N 沟道开关来切换电源或接地参考负载。LTC1165 具有反相输入,因而能在保持系统驱动极性的情况下直接替换 P 沟道 MOSFET 开关。LTC1163 具有同相输入。

微功率操作 (具有 0.01μA 待用电流和 95μA 工作电流),结合 1.8V 至 6V 的电源范围,使得 LTC1163 / LTC1165 成为两节至四节电池供电型应用的理想选择。另外,LTC1163 / LTC1165 还非常适合 3V 以下、3.3V 和 5V 标称电源应用。

LTC1163 / LTC1165 的内部充电泵把栅极电压提升至高于一个 3.3V 电源轨达 8V,从而针对高压侧和低压侧开关应用全面地强化便宜的 N 沟道 MOS 开关。

LTC1163 / LTC1165 可提供 8 引脚 DIP 封装和 8 引脚 SOIC 封装。

应用
  • PCMCIA 卡 3.3V/5V 开关
  • 两节电池高压侧负载切换
  • 升压型稳压器停机至零待用电流
  • 替代 P 沟道开关
  • 笔记本电脑电源管理
  • 掌上型电脑电源管理
  • 便携式医疗设备
  • 混合式 3.3V 和 5V 电源切换

LTC1163数据手册:

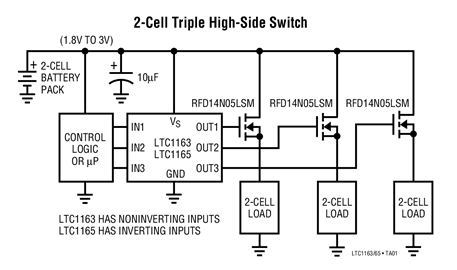

LTC1163引脚功能、电路图:
