LTC1198

具自动停机选项的 8 位、SO-8 封装、1Msps ADC

LTC1198产品信息:

概览

优势和特点

  • 高采样频率:
    • 1MHz (LTC1196)
    • 750kHz (LTC1198)
  • 低成本
  • 单电源 3V 和 5V 规格
  • 低功率:
    • 10mW (采用 3V 电源)
    • 50mW (采用 5V 电源)
  • 自动停机:典型供电电流为 1nA (LTC1198)
  • ±1/2LSB 总未调整误差 (在整个温度范围内)
  • 三线式串行 I/O
  • 1V 至 5V 输入跨度范围 (LTC1196)
  • 把 1MHz 输入转换为 7 个有效位
  • 差分输入 (LTC1196)
  • 两通道 MUX (LTC1198)
  • SO-8 塑料封装

产品详情

LTC 1196/LTC1198 是 600ns、8 位 A/D 转换器,具有高达 1MHz 的采样频率。它们采用 8 引脚 SO 封装,并使用 3V 至 6V 工作电源。功耗仅为 10mW (采用一个 3V 电源) 或 50mW (采用一个 5V 电源)。当不执行转换操作时,LTC1198 将自动断电,此时的典型供电电流只有 1nA。这些 8 位开关电容器逐次逼近型 ADC 包括采样及保护电路。LTC1196 具有一个差分模拟输入;LTC1198 提供了一个可利用软件来选择的两通道 MUX。

三线式串行 I/O、SO-8 封装、3V 工作电压和极高的采样速率与功率比使得这些 ADC 成为紧凑、高速系统的理想选择。

这些 ADC 可在比例式应用中使用,或与外部基准一起使用。由于具有高阻抗模拟输入,并能够在低于 1V 全标度的缩小跨度下运作 (LTC1196),因此在许多应用中可直接连接至信号源,从而免除了增设增益级的需要。

A 级器件的规格在整个温度范围内达到 ±1/2LSB (最大值) 的总未调整误差。


应用

  • 高速数据采集
  • 磁盘驱动器
  • 便携式或紧凑型仪表
  • 低功率或电池供电型系统

LTC1198数据手册:

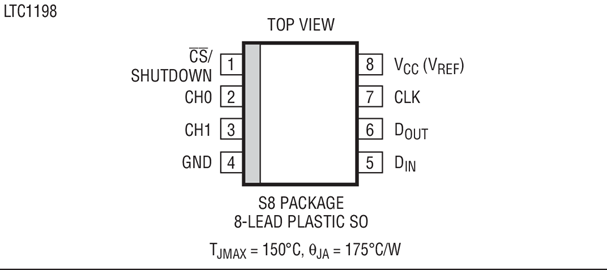

LTC1198引脚功能、电路图:

LTC1198

【用 途】 模数转换器【性能 参数】  采用SO-8塑料封装,高采样频率:750kHz,低成本,单电源3V和5V规格,低功率:10mW(采用3V电源)50mW(采用5V电源),自动停机:典型供电电流为1nA,±1/2LSB总未调整误差(在整个温度范围内),三线式串行I/O,把1MHz输入转换为7个有效位,两通道MUX。
