LTC1199

采用 MSOP 封装并具自动停机功能的 10 位、500ksps ADC

LTC1199产品信息:

概览

优势和特点

  • 8 引脚 MSOP 和 SO 封装
  • 10 位分辨率 (在 500ksps)
  • 单电源:5V 或 3V
  • 低功率 (在全速运行时):
    • 25mW 典型值 (在 5V)
    • 2.2mW 典型值 (在 2.7V)
  • 自动停机功能在较低采样速率下线性地降低功率
  • 8 位 LTC1196 / LTC1198 的 10 位升级器件
  • SPI 和 MICROWIRE(TM) 兼容型串行 I/O
  • 低成本

产品详情

LTC 1197 / LTC1197L / LTC1199 / LTC1199L 是具有高达 500kHz 采样速率的 10 位 A/D 转换器。这些器件具有 2.7V (L) 和 5V 版本,并可提供 8 引脚 MSOP 封装和 SO 封装。在全速运行期间,功耗在 2.7V 电压下仅为 2.2mW (在 5V 时则为 25mW)。自动断电模式随着采样速率的降低线性地减小电源电流。这些 10 位、开关式电容器、逐次逼近型 ADC 纳入了采样及保持电路。LTC1197 / LTC1197L 具有一个差分模拟输入和一个可调基准引脚。LTC1199 / LTC1199L 提供了一个软件可选的 2 通道多路复用器 (MUX)。

三线式串行 I/O、MSOP 和 SO-8 封装、2.7V 工作电压和极高的采样速率-功率比使这些 ADC 成为紧凑、低功率、高速系统的理想选择。

这些电路可在比例式应用中使用,或与外部基准配合使用。高阻抗模拟输入以及可在缩减的电压范围内 (低于 1V 全标度) 工作的能力 (LTC1197 / LTC1197L) 使得它们在许多应用中可直接连接至信号源,从而免除了增设增益级的需要。

应用

  • 高速数据采集
  • 便携式或紧凑型仪表
  • 低功率或电池供电式仪表
 

LTC1199数据手册:

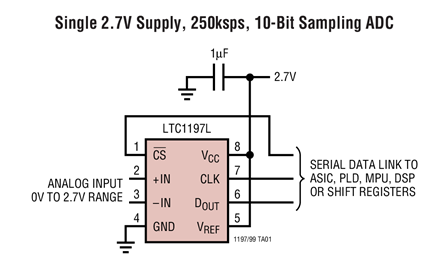

LTC1199引脚功能、电路图:
