产品详情

LTC 1261 是一款开关电容器电压负输出转换器，专为采用单个正电源提供稳定的负电压而设计。LTC1261CS 依靠单个 3V 至 8V 电源运作，并提供一个 -1.25V 至 -8V 的可调输出电压。一个片内电阻器串允许 LTC1261CS 针对 -3.5V、-4V、-4.5V 或 -5V 输出电压进行配置，而无需使用外部组件。LTC1261CS8 专为那些采用一个 5V (或更高) 电源或者需要低输出电压的应用而优化。该器件需要单个 0.1μF 外部电容器，并在 8 引脚 SO 封装中提供了可调及固定的输出电压选项。LTC1261CS 需要一个或两个 (取决于输入电压) 0.1μF 外部电容器。这两种版本均必需增设外部输入和输出旁路电容器。ADJ / COMP 上一个任选的补偿电容器可用于降低输出电压纹波。

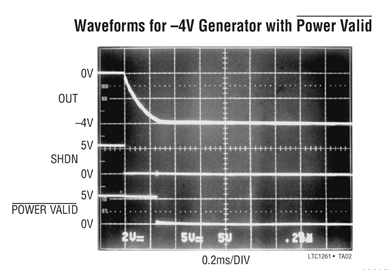

LTC1261 的每种版本都将提供高达 12mA 的输出电流和 5% 的保证输出调节准确度。LTC1261 包括一个漏极开路 REG 输出，当输出电压处于设定值的 5% 以内时，该输出将被拉至低电平。输出纹波通常低至 5mV。静态电流在工作时通常为 600μA，而在停机时为 5μA。

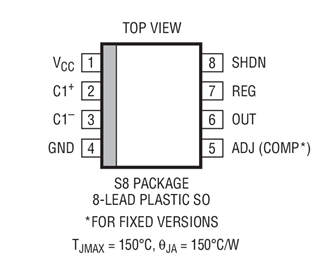

LTC1261 采用 14 引脚窄体 SO 封装和 8 引脚 SO 封装。

• GaAs FET 偏置发生器
• 负电源发生器
• 电池供电型系统
• 单电源应用
