LTC1278

具停机功能的 12 位、500ksps 采样 A/D 转换器

LTC1278产品信息:

概览

优势和特点

  • 单电源 5V 或 ±5V 操作
  • 两种速度等级,
    • 500ksps (LTC1278-5)
    • 400ksps (LTC1278-4)
  • 70dB S/(N + D) 和 74dB THD (在奈奎斯特频率)
  • 无漏失码 (在整个温度范围内)
  • 75mW (典型值) 功耗
  • 具即时唤醒功能的电源停机
  • 可从外部对内部基准进行过驱动
  • 内部同步时钟;无需时钟
  • 高阻抗模拟输入
  • 0V 至 5V 或 ±2.5V 输入范围
  • 至 DSP 和 FIFO 的新式灵活、友好型并行接口
  • 24 引脚窄体 PDIP 和 SW 封装
  

产品详情

LTC 1278 是一款 1.6μs、500ksps、采样 12 位 A/D 转换器,它仅从单 5V 或 ±5V 电源吸取 75mW 功率。该易用型器件配有一个 200ns 采样及保持电路、一个精准型基准和一个在内部修整的时钟。单极性和双极性转换模式增添了这款 ADC 的灵活性。LTC1278 具有 8.5mW 断电模式,因而使其低功耗特性更具吸引力。从停机模式即时唤醒的功能允许该转换器即使在短暂的闲置周期中也可以断电。

LTC1278 采用单 5V 电源转换 0V 至 5V 单极性输入,以及采用 ±5V 电源转换 ±2.5V 双极性输入。最大 DC 规格包括 ±1LSB INL 和 ±1LSB DNL。出色的有保证 AC 性能包括 70dB S/(N + D) 和 78dB THD (在 100kHz 输入频率和整个温度范围内)。

内部时钟针对 1.6μs 转换时间进行修整。该时钟自动地同步至每个采样命令,从而消除了同类竞争器件中常见的异步时钟噪声问题。一个单独的转换启动输入和一个数据就绪信号 (BUSY) 简化了至 FIFO、DSP 和微处理器的连接。

应用

  • 高速数据采集
  • 数字信号处理
  • 多路复用数据采集系统
  • 音频和电信处理
  • 频谱分析
    

LTC1278数据手册:

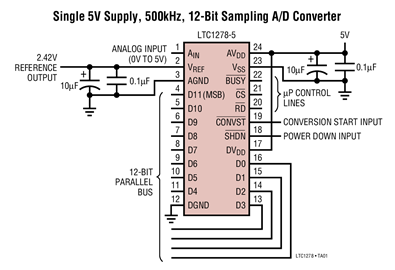

LTC1278引脚功能、电路图:

500ksps 8通道数据采集电路

LTC1278高输入阻抗允许多路复用,不需缓冲放大器。单信道和复用高速数据采集系统受益于LTC1278/LTC1279的动态转换性能。图中为500ksps的8通道数据采集系统。LTC1278的高输入阻抗省去了多路输出和ADC输入之间的缓冲放大器。

455kHz的调幅探测器-检测电路

这个LTC1278根据455KHz载波样品来覆盖5kHz的调制信号。图示的应用使用LTC1278(在2275 ksps)来根据一个455kHz的中频幅度调制样品。
