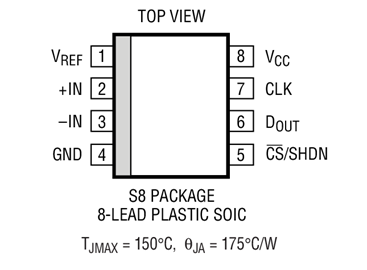

LTC 1286 / LTC1298 是微功率、12 位、逐次逼近型采样 A/D 转换器。这两款器件在执行转换操作时通常仅吸收 250μA 电源电流，并且每当它们不执行转换时将自动地断电至 1nA 的典型电源电流。LTC1286 / LTC1298 内置于 8 引脚 SO 封装，并采用 5V 至 9V 电源供电运行。这些 12 位、开关式电容器、逐次逼近型 ADC 纳入了采样及保持电路。LTC1286 具有单个差分模拟输入。LTC1298 提供了一个软件可选的 2 通道 MUX。
片内串行端口可通过三根导线提供至众多微处理器和微控制器的高效数据传输。这与微功率消耗特性相结合，可实现远程定位并有助于穿越隔离势垒传输数据。
这些电路可在比例式应用中使用，或与一个外部基准配合使用。高阻抗模拟输入以及可在缩减的电压范围内 (至 1.5V 全标度) 工作的能力使得它们在许多应用中可与传感器和换能器直接相连，从而免除了增设增益级的需要。
应用

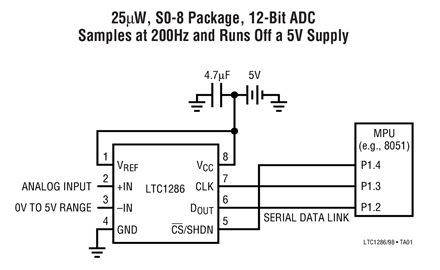

应考虑LTC1286的输入特性以及外接传感器调理电路的输出特性，其取值一般为33～100 k,R1,R2组成输入电路。二极管Dl和D2构成输入双向限幅电路。三只4．7 V稳压管D3、D4、D5和两只限流电阻R3、R4组成LTC1286与DSP的直接连接电路。 图 AD转换器LTC1286应用电路图
基于串行A/D转换器LTC1286的数据采集系统 作者：天津工程师范学院电子工程系 高凤友 基于串行A/D转换器LTC1286的模拟数据采集系统具有较好的灵活性和实用性，可实现对电压、电流、温度基于LTC1286的通用数据采集系统通过选用不同的传感器
基于串行A/D转换器LTC1286的模拟数据采集系统具有较好的灵活性和实用性，可实现对电压、电流、温度、压力、湿度等多种电量与非电量的采集与处理。基于LTC1286的通用数据采集系统通过选用不同的传感器件和信号调理电路，可实现对电压、电流、温度、压力、湿度等多种信息的采集与处理。该系统具有误差小、精度
基于串行A/D转换器LTC1286的模拟数据采集系统具有较好的灵活性和实用性，可实现对电压、电流、温度、压力、湿度等多种电量与非电量的采集与处理。基于LTC1286的通用数据采集系统通过选用不同的传感器件和信号调理电路，可实现对电压、电流、温度、压力、湿度等多种信息的采集与处理。该系统具有误差小、
基于串行A/D转换器LTC1286的模拟数据采集系统具有较好的灵活性和实用性，可实现对电压、电流、温度、压力、湿度等多种电量与非电量的采集与处理。基于LTC1286的通用数据采集系统通过选用不同的传感器件和信号调理电路，可实现对电压、电流、温度、压力、湿度等多种信息的采集与处理。该系统具有误差小、精
