LTC1289

3V、单芯片 12 位数据采集系统

LTC1289产品信息:

概览

优势和特点

  • 单电源 3.3V 或 ±3.3V 操作
  • 软件可编程特性
    • 单极性 / 双极性转换
    • 4 个差分 / 8 个单端输入
    • 可变的数据字长
    • 电源停机
  • 内置采样及保持电路
  • 至大多数 MPU 串行端口和所有 MPU 并行端口的直接 4 线式接口
  • 25kHz 最大吞吐速率
  • 可提供 20 引脚 PDIP 封装和 20 引脚 SW 封装
   

产品详情

LTC 1289 是一款 3V 数据采集组件,其包含一个串行 I/O 逐次逼近型 A/D 转换器。该器件的规格指标在 2.7V 电源电压条件下得到保证。LTC1289 运用 LTCMOS(TM) 开关式电容器技术以执行 12 位单极性、或 11 位带符号的双极性 A/D 转换。8 通道输入多路复用器可针对单端或差分输入 (或此二者的组合) 进行配置。对于所有的单端输入通道均纳入了一个片内采样及保持电路。当 LTC1289 闲置时,在那些期望低功耗的应用中可将其断电。

串行 I/O 专为与业界标准全双工串行接口相兼容而设计。它允许 MSB 或 LSB 优先数据,并在双极性模式中自动地提供二进制补码输出编码。输出数据字可针对 8 位、12 位或 16 位的长度进行编程。这提供了至移位寄存器和多种处理器的简易接口。

主要规格

  • 有保证的最小电源电压:2.7V
  • 分辨率:12 位
  • 快速转换时间:26μs (在整个温度范围内的最大值)
  • 低电源电流:1.0mA
   

LTC1289数据手册:

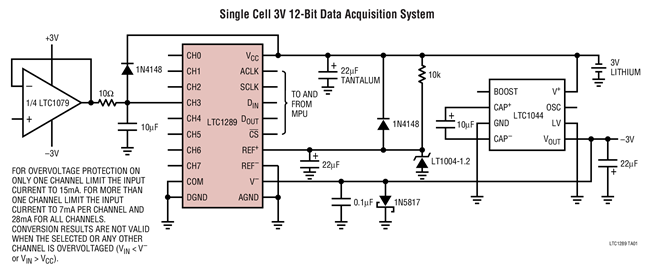

LTC1289引脚功能、电路图:
