产品详情

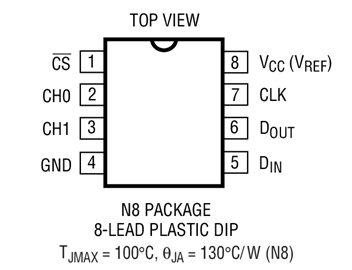

LTC 1291 是一款数据采集系统，其包含一个串行 I/O 逐次逼近型 A/D 转换器。该器件运用 LTCMOS(TM) 开关式电容器技术以执行 12 位单极性 A/D 转换。输入多路复用器可针对单端或差分输入进行配置。在“+”输入端上布设了一个片内采样及保持电路。当 LTC1291 闲置时，在那些期望低功耗的应用中可将其断电。由于 LTC1291 是从电源 (V(CC)) 获取其基准，因此它不需要采用一个外部基准。所有这些功能部件均内置在一个 8 引脚 DIP 封装中。

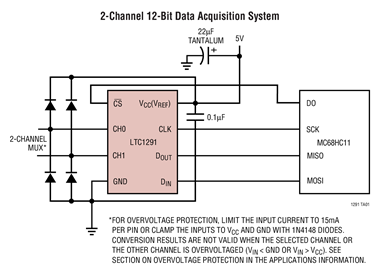

串行 I/O 专为在无需外部硬件的情况下与大多数 MPU 串行端口和所有 MPU 并行 I/O 端口进行通信而设计，因而可通过三根或四根导线传送数据。鉴于该器件拥有高准确度、易用性和小封装尺寸，因此它非常适合在那些将极少的互连线数目、小物理尺寸和低功耗作为重要因素的远程应用中对模拟信号进行数字化处理。

主要规格

• 分辨率：12 位
• 快速转换时间：12μs (在整个温度范围内的最大值)
• 低电源电流：
  • 6.0mA (典型值) 运行模式
  • 10μA (最大值) 停机模式
