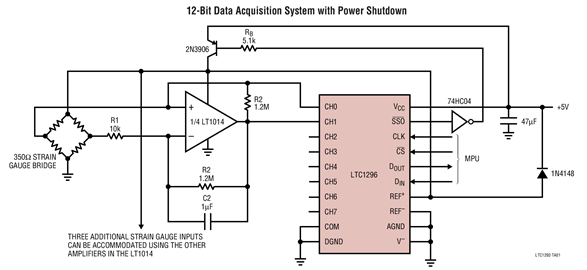

LTC 1293 / 4 / 6 是一个数据采集系统系列,其包含一个串行 I/O 逐次逼近型 A/D 转换器。该器件运用 LTCMOS(TM) 开关式电容器技术以执行 12 位单极性、或 11 位带符号的双极性 A/D 转换。输入多路复用器可针对单端或差分输入 (或此二者的组合) 进行配置。对于所有的单端输入通道均纳入了一个片内采样及保持电路。当 LTC1293 / 4 / 6 闲置时,在那些期望低功耗的应用中可将其断电。LTC1296 包括一个系统停机输出引脚,此引脚可用于切断外部电路 (例如:位于输入多路复用器之前的信号调理电路) 的供电。
串行 I/O 专为在无需外部硬件的情况下与大多数 MPU 串行端口和所有 MPU 并行 I/O 端口进行通信而设计,因而仅仅通过三根导线即可传送多达 8 个通道的数据。
主要规格

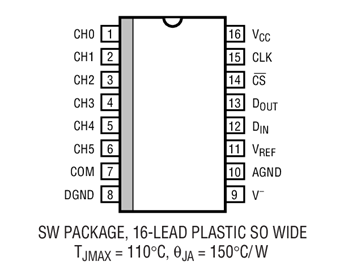

LTC1293 LTC1294 LTC1296管脚电路图
