产品详情

LTC 1329-10 / LTC1329-50 / LTC1329A-50 是微功率 8 位电流输出 D/A 转换器 (DAC)，具有 0μA 至 10μA (LTC1329-10) 和 0μA 至 50μA (LTC1329-50 / LTC1329A-50) 的输出范围。在 3.3V 和 5V 系统中，可分别对 DAC 电流输出施加 -15V 至 2V 或 -15V 至 2.5V 的偏置。电源电流仅为 95μA (LTC1329-50 / LTC1329A-50) 和 75μA (LTC1329-10)。这三款器件具有一种停机模式，可将电源电流减低至 0.2μA。

LTC1329 可通过采用三种接口模式中的一种与外部电路进行通信：标准三线式串行模式和两种脉冲模式。在上电时，内部计数器复位至 1000 0000B，DAC 输出采取中间标度，而且芯片被配置在三线式串行模式或脉冲模式，这取决于CS上的信号电平。

在三线式模式中，系统 MPU 能够在自身与 LTC1329 之间连续地来回传输 8 位数据。在脉冲模式中，DAC 输出较高的 6 个位可针对“仅递增”(单线式接口) 或“递增 / 递减”(二线式接口) 操作进行设置，这取决于 D(IN) 引脚上的信号电平。

LTC1329 采用 8 引脚 SO 封装。

应用

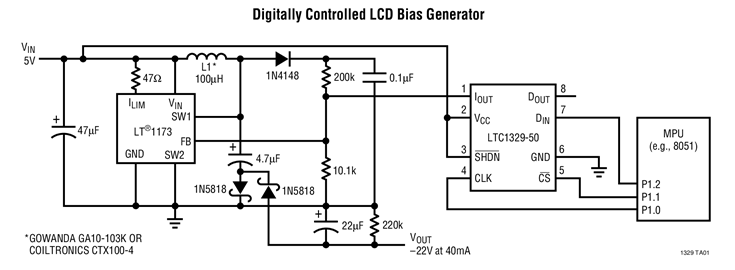

• LCD 对比度控制
• 背光源亮度控制
• 电源电压调整
• 电池充电器电流 / 电压调整
• GaAs FET Bias Adjustment
• 微调电位计免除
• Low Power and Battery-Operated Systems
• Handheld or Portable Instruments
