产品详情

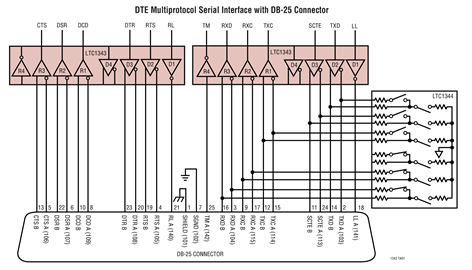

LTC 1343 是一款 4驱动器 / 4接收器多协议收发器，其采用单 5V 电源工作。两个 LTC1343 形成了一个完整的软件可选 DTE 或 DCE 接口端口的核心，可支持 RS232、RS449、EIA-530、EIA-530-A、V.35、V.36 或 X.21 协议。电缆终端可以采用 LTC1344 软件可选电缆终端芯片或使用现有的分立式设计来实现。

LTC1343 依靠单 5V 电源供电运行，其采用一个仅需 5 个节省空间的表面贴装型电容器的内部充电泵。模式引脚在内部闭锁，以在多个接口端口之间实现选定线路的共享。

软件可选的回波时钟和环回模式有助免除在串行控制器和线路收发器之间增设外部黏合逻辑的需要。该器件采用一种直通式架构以简化 EMI 屏蔽，并可提供 44 引脚 SSOP 表面贴装型封装。

应用

• 数据网络
• 信道服务单元 (CSU) 和数据服务单元 (DSU)
• 数据路由器
