概览

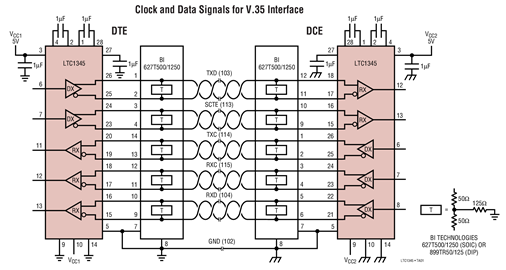

LTC( )1345 是一个采用单 5V 电源来为 V.35 接口提供差分时钟和数据信号的单片收发器。与一个外部电阻终端网络和一个控制信号的 LT( )1134A RS232 收发器配合，LTC1345 可形成一个采用单 5V 工作电源的完整低功耗 DTE 或 DCE V.35 接口端口。

LTC1345 具有三个电流输出差分发送器、三个差分接收器和一个电荷泵。该收发器可针对 DTE 或 DCE 操作进行配置，或采用两个选择引脚使之停机。在停机方式下，电源电流被减至 1µA。

该收发器操作可高达 10M 波特。所有的发送器均具备短路保护功能，而一个接收器输出使能引脚允许接收器输出被强制进入高阻抗状态。发送器输出和接收器输入均具有 ±10kV ESD 保护功能。电荷泵通过采用三个外部 1µF 电容器以稳定一个 V(EE) 输出。

应用

V.35接口保护电路: V.35接口在实际应用中主要用作N×64Kbit/s（N=1-32）速率的数据业务接口，控制和选通信号为RS232电平，常用器件是ADM208；数据传送信号为RS422电平，常用器件为LTC1345。对于LTC1345,数据传输速率可以达到4Mbit/s,保护电路如下图：　　图中限流电阻选用R≤10欧姆（1/8W）保护器件选型为SM16LC05C对于ADM208，传输
典型v.35接口保护电路图: V.35接口在实际应用中主要用作N×64Kbit/s（N=1-32）速率的数据业务接口，控制和选通信号为RS232电平，常用器件是ADM208；数据传送信号为RS422电平，常用器件为LTC1345对于LTC1345,数据传输速率可以达到4Mbit/s,保护电路如下图：　　图中限流电阻选用R≤10欧姆（1/8W）保护器件选型为SM16LC05C对
V.35接口保护电路图: V.35接口保护电路图V.35接口保护电路图V.35接口在实际应用中主要用作N×64Kbit/s（N=1-32）速率的数据业务接口，数据传送信号为RS422电平，常用器件为LTC1345；控制和选通信号为对于LTC1345,数据传输速率可以达到4Mbit/s,保护电路如下图：图中限流电阻选用R≤10欧姆（1/8W）保护
