产品详情

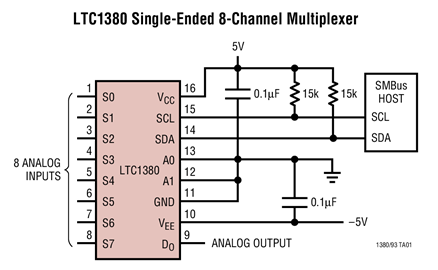

LTC 1380 / LTC1393 是具有 SMBus 兼容型数字接口的 CMOS 模拟多路复用器。LTC1380 是一款单端 8 通道多路复用器，而 LTC1393 则是一款差分 4 通道多路复用器。SMBus 数字接口仅需两根导线 (SCL 和 SDA)。LTC1380 和 LTC1393 均具有 4 个硬连线 SMBus 地址，可利用两个外部地址引脚来选择。这允许 4 个器件 (各具一个唯一 SMBus 地址) 共存于一个系统之中，并利用一个停止位实现 4 个器件的同步。

电源电流通常为 10μA。两个数字接口引脚在整个工作电源电压范围内都与 SMBus 相兼容。LTC1380 模拟开关具有一个 35欧姆 的典型 R(ON) (±5V 电源)、20pA 的典型开关漏电流和得到保证的“先断后连”操作能力。电荷注入为 ±1pC (典型值)。

LTC1380 / LTC1393 采用 16 引脚 SO 封装和 GN 封装。它们的运行全面规格在商业和工业温度范围内。

应用

• 数据采集系统
• 过程控制
• 笔记本电脑
• 信号多路复用 / 多路分工
• 模数转换系统
