LTC1400

具停机功能的完整 SO-8 封装、12 位、400ksps ADC

LTC1400产品信息:

概览

优势和特点

  • 采用 SO-8 封装的完整 12 位 ADC
  • 单电源 5V 或 ±5V 工作
  • 采样速率:400ksps
  • 功耗:75mW (典型值)
  • 72dB S/(N + D) 和 -80dB THD (在奈奎斯特频率)
  • 在整个温度范围内无漏失码
  • 具即时唤醒功能的打盹模式:6mW
  • 睡眠模式:30μW
  • 高阻抗模拟输入
  • 输入范围 (1mV/LSB):0V 至 4.096V 或 ±2.048V
  • 内部基准可从外部进行过驱动
  • 至 DSP 和处理器的三线式接口 (可兼容 SPI 和MICROWIRE )

产品详情

LTC 1400 是一款完整的 400ksps、12 位 A/D 转换器,其仅从 5V 或 ±5V 电源吸取 75mW 功率。这款易用型器件配有一个 200ns 采样及保持电路和一个精准型基准。单极性和双极性转换模式增加了 ADC 的灵活性。LTC1400 具有两种省电模式:打盹和睡眠。在打盹模式中,它仅消耗 6mW 功率,并且能够立即唤醒和执行转换操作。在睡眠模式中,它通常消耗 30μW 功率。当从睡眠模式上电时,在串行数据字中提供一个基准就绪 (REFRDY) 信号,以指示基准已经稳定且芯片处于转换就绪状态。

LTC1400 采用单 5V 电源转换 0V 至 4.096V 单极性输入,以及采用 ±5V 电源转换 ±2.048V 双极性输入。最大 DC 规格包括 ±1LSB INL、±1LSB DNL 和 45ppm/°C 温度漂移。有保证的 AC 性能包括 70dB S/(N + D) 和 -76dB THD (在 100kHz 输入频率和整个温度范围内)。

三线式串行端口可实现至多种微处理器、微控制器和 DSP 的紧凑和高效数据传输。

应用

  • 高速数据采集
  • 数字信号处理
  • 多路复用数据采集系统
  • 音频和电信处理
  • 数字无线电
  • 频谱分析
  • 低功率和电池供电式系统
  • 手持式或便携式仪器
      

LTC1400数据手册:

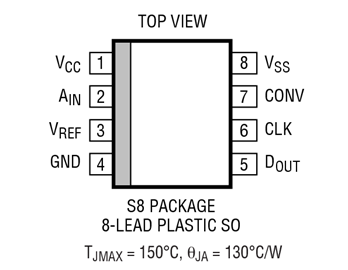

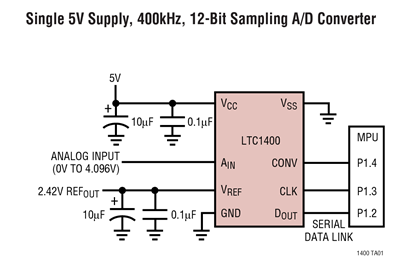

LTC1400引脚功能、电路图:
