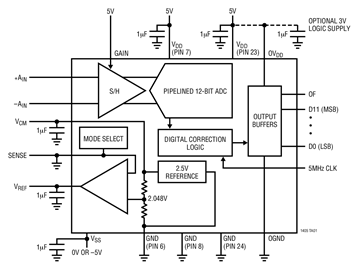

LTC 1405 是一款 5Msps、12 位采样 A/D 转换器，其仅从单 5V 或双 ±5V 电源吸取 115mW 功率。这款易用型器件包括一个高动态范围采样及保持电路、一个精准型基准和一个可编程增益放大器 (PGA) 输入电路。
LTC1405 具有一个灵活的输入电路，可提供 ±2.048V、±1.024V 和 ±0.512V 的全标度输入范围。输入共模范围为轨至轨，并为单电源应用提供了一个共模偏置电压。输入 PGA 具有一个数字式可选的 1x 或 2x 增益。
最大 DC 规格包括 ±1LSB INL 和 ±1LSB DNL (在整个温度范围内)。出色的 AC 性能包括 71.3dB S/(N + D) 和 85dB SFDR (在 2.5MHz 奈奎斯特输入频率)。
该器件独特的差分输入采样及保持电路能够在高达其100MHz 带宽采集单端或差分输入信号。75dB的共模抑制使得用户能够通过对来自信号源的信号进行差分测量来免除接地环路和消除共模噪声。一个单独的输出逻辑电源允许直接连接至 3V 组件。
应用
