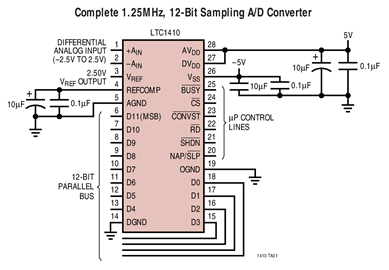

LTC 1410 是一款 0.65μs、1.25Msps、12 位采样 A/D 转换器，其仅从 ±5V 电源吸取 160mW 功率。这款易用型器件包括一个高动态范围采样及保持电路和一个精准型基准，而且不需要外部组件。两个数字式可选的电源停机模式为低功率系统提供了灵活性。
LTC1410 的全标度输入范围为 ±2.5V。最大 DC 规格包括 ±1LSB INL 和 ±1LSB DNL (在整个温度范围内)。出色的 AC 性能包括 71dB S/(N + D) 和 82dB THD (在 625kHz 奈奎斯特输入频率)。
该器件独特的差分输入采样及保持电路能够在高达其20MHz 带宽采集单端或差分输入信号。60dB的共模抑制使得用户能够通过对来自信号源的信号进行差分测量来免除接地环路和消除共模噪声。
该 ADC 具有一个与微处理器 (μP) 相兼容的 12 位并行输出端口。在转换结果中无流水线延迟。一个单独的转换起动输入和一个数据就绪信号 (BUSY) 简化了至 FIFO、DSP 和微处理器的连接。
