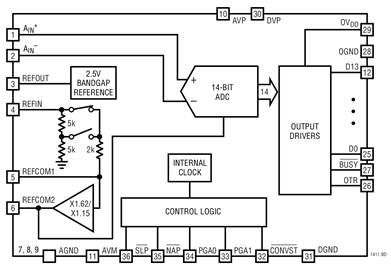

LTC 1411 是一款采用 36 引脚 SSOP 封装的 2.5Msps 采样 14 位 A/D 转换器，其通常仅从单 5V 电源吸取 195mW 功率。这款易用型器件配有一个高动态范围采样及保持电路、一个精准型基准、可编程输入范围和一个在内部修整的时钟。该 ADC 可利用打盹和睡眠模式断电，以适合低功率应用的需要。
LTC1411 可转换差分或单端输入，并以二进制补码格式显示数据。最大 DC 规格包括 ±2LSB INL 和 14 位无漏失码 (在整个温度范围内)。出色的动态性能包括 80dB S/(N + D) 和 90dB THD (在 100kHz 奈奎斯特输入频率)。
LTC1411 具有 4 种通过两个数字输入引脚 PGA0 和 PGA1 进行选择的可编程输入范围。这提供了 ±1.8V、±1.27V、±0.9V 和 ±0.64V 的输入范围。一个超范围信号连同 D13 (MSB) 将指示某个信号是超过还是低于 ADC 的输入范围。一个简单的转换起动输入和一个数据就绪信号简化了至 FIFO、DSP 和微处理器的连接。
