产品详情

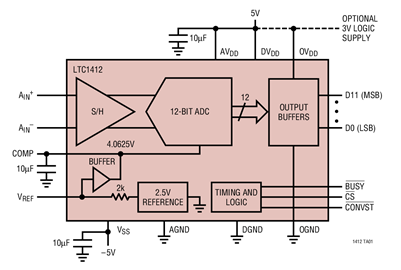

LTC 1412 是一款 12 位、3Msps、采样 A/D 转换器，这款高性能器件包括一个高动态范围采样及保持电路和一个精准型基准。当采用 ±5V 电源工作时，其仅吸取 150mW 功率。

±2.5V 输入范围专为低噪声和低失真而优化。大多数高性能运放在该范围内的运行也是最佳的，因而允许直接耦合至模拟输入，并免除了增设特殊变换电路的需要。出色的 AC 性能包括 72dB S/(N + D) 和 82dB SFDR (在 1.5MHz 奈奎斯特输入频率)。

该器件独特的差分输入采样及保持电路能够在高达其40MHz 带宽采集单端或差分输入信号。60dB的共模抑制使得用户能够通过对来自信号源的信号进行差分测量来免除接地环路和消除共模噪声。

该 ADC 具有一个高速 12 位并行输出端口。在转换结果中无流水线延迟。一个单独的转换起动输入和一个转换器状态信号 (BUSY) 简化了至 FIFO、DSP 和微处理器的连接。一个数字输出驱动器电源引脚允许直接连接至 3V 逻辑器件。

应用

• 电信
• 数字信号处理
• 多路复用数据采集系统
• 高速数据采集
• 频谱分析
• 成像系统
