产品详情

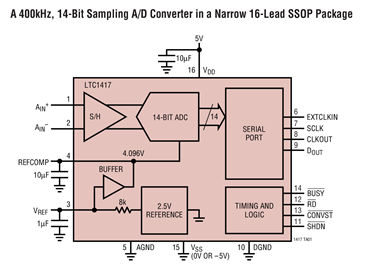

LTC 1417 是一款低功率、400ksps、14 位 A/D 转换器。该通用型器件能采用单 5V 或 ±5V 电源供电运行。一个内置的高性能采样及保持电路、一个精准型基准和内部修整较大限度降低了外部电路要求。利用两种用户可选的电源停机模式使 LTC1417 的 20mW 低功耗特性更具吸引力。

LTC1417 可转换 0V 至 4.096V 单极性输入 (当采用一个 5V 电源) 和 ±2.048V 双极性输入 (当采用 ±5V 电源)。DC 规格包括 ±1.25LSB INL、±1LSB DNL 和无漏失码 (在整个温度范围内)。出色的 AC 性能包括 81dB S/(N + D) 和 -95dB THD (在一个 200kHz 奈奎斯特输入频率)。

内部时钟针对 2μs 最大转换时间进行修整。一个单独的转换起动输入和一个数据就绪信号 (BUSY) 简化了至 FIFO、DSP 和微处理器的连接。

应用

• 高速数据采集
• 数字信号处理
• 隔离式数据采集系统
• 音频和电信处理
• 频谱测量仪表
