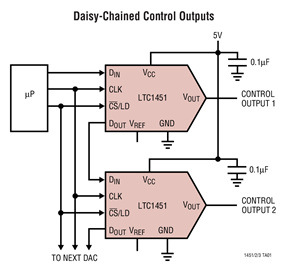

LTC 1451 / LTC1452 / LTC1453 是完整的单电源、轨至轨电压输出、12 位数模转换器 (DAC),采用 SO-8 封装。这三款器件包含一个输出缓冲放大器和一个简单易用的三线式可级联串行接口。
LTC1451 具有一个 2.048V 内置基准和一个 4.095V 全标度输出。该器件采用 4.5V 至 5.5V 单电源工作。
LTC1452 是一款乘法 ADC,其具有一个两倍于基准输入电压的全标度输出。该器件采用 2.7V 至 5.5V 电源工作。
LTC1453具有一个 1.22V 内置基准和一个 2.5V 全标度输出。该器件采用 2.7V 至 5.5V 单电源工作。
低电源电流使 LTC1451 系列非常适合电池供电型应用。由于采用了节省空间的 SO-8 封装,而且在工作时无需外部组件,因而提供了目前市面上尺寸较小的 12 位 DAC 系统。
应用
该图显示了如何使用LTC1453制作数控光隔离4~20mA的过程控制器。该控制器电路,包括光隔离器,是由循环电压供电,电压范围3.3V-30V。该LTC1453 1.22V基准输出用于4mA偏置电流。
零标度和全标度输出电流的设定方法如下:给 LTC1453 施加一个零输入代码,通过调整 R2 将输出电流 IOUT 设定为 4mA;接着,将一个全标度代
