产品详情

LTC 1480 是一款超低功率差分线路收发器，其在采用单 3.3V 电源工作的情况下提供完整的 RS485 兼容性。该器件专为数据传输标准 RS485 应用而设计，具有扩展的共模范围 (12V 至 -7V)。另外，它还符合 RS422 的要求，并具有高达 2.5Mb/s 的高速工作能力。CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载或 ESD损害的坚固性。典型静态电流在工作时仅为 300μA，而在停机模式中则为 1μA。

驱动器和接收器具有三态输出，且驱动器输出在整个共模范围内保持高阻抗。热停机电路用于防止由总线争用或故障所引起过大的功率消耗，该电路强制驱动器输出进入一种高阻抗状态。接收器具有一种故障保险功能，它可以在输入被置于开路状态时确保一种高输出状态。

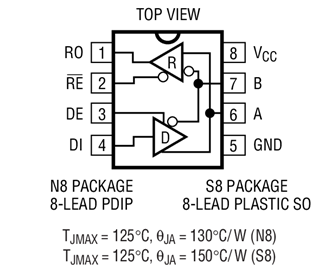

LTC1480 具有完整的商业和扩展工业温度范围规格。LTC1480 可提供 8 引脚 SO 封装和 DIP 封装。

应用

• 电池供电型 RS485/RS422 应用
• 低功率 RS485 /RS422 收发器
• 电平变换器
