概览

至 ±15kV ESD (人体模型)、IEC1000-4-2 Level 4 (±8kV) 接触和 Level 3 (±8kV) 空气放电规格值，无损坏或闭锁现象的发生
对于浮动、短路或终接输入 (无信号接入) 可提供有保证的高接收器输出状态
驱动低成本的住宅电话线
低功率：I(CC) = 700μA 最大值 (驱动器被停用)
I(CC) = 900μA 最大值 (驱动器被启用，无负载)
在停机模式中的最大静态电流为 20μA
单 5V 电源
-7V 至 12V 的共模范围允许数据线上的器件之间存在 ±7V 的地电位差
上电 / 断电无毛刺干扰驱动器输出
可在总线上连接多达 32 个收发器
引脚与 LTC485 相兼容

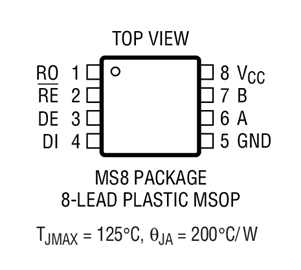

采用 8 引脚 MSOP 封装、PDIP 封装和 SO 封装

      

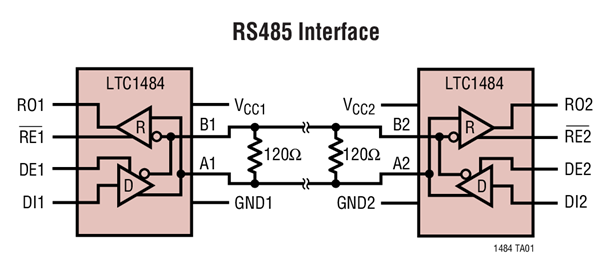

LTC 1484 是一款低功率 RS485 兼容型收发器。在接收器模式中，该器件提供一种故障保险功能，可在输入被置于开路状态、短接在一起或终接 (无信号接入) 时保证一种高接收器输出状态。确保高接收器输出状态无需外部组件。

驱动器和接收器均具有三态输出和单独的接收器和驱动器控制引脚。当设置为三态时，驱动器输出在整个共模范围内保持高阻抗。一个热停机电路用于防止由总线争用或故障引起过大的功耗，该电路强制驱动器输出进入一种高阻抗状态。

增强的 ESD 保护水平使得 LTC1484 能够承受 ±15kV (人体模型)、IEC1000-4-2 Level 4 (±8kV) 接触和 Level 3 (±8kV) 空气放电 ESD，并不会发生闭锁或损坏情况。

LTC1484 全面规格在商用和工业温度范围，并可提供 8 引脚 MSOP 封装、PDIP 封装和 SO 封装。
