LTC 1485 是一款低功率差分总线 / 线路收发器，专为多点数据传输标准 RS485 应用而设计，具有扩展的共模范围 (12V 至 -7V)。另外，该器件还符合 RS422 的要求。
与其双极型同类设计相比，采用肖特基二极管的 CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载或 ESD 损害的坚固性。
驱动器和接收器具有三态输出，且驱动器输出在整个共模范围内保持高阻抗。一个热停机电路用于防止由总线争用或故障引起过大的功率消耗，该电路强制驱动器输出进入一种高阻抗状态。为 I/O 引脚提供了针对多次高于 ±10kV 之 ESD 冲击的保护。
接收器具有一种故障保险功能，该功能可以在输入被置于开路状态时保证一种高输出状态。
AC 和 DC 规格指标均在 -40°C 至 85°C 的温度范围以及 4.75V 至 5.25V 的电源电压范围内得到保证。

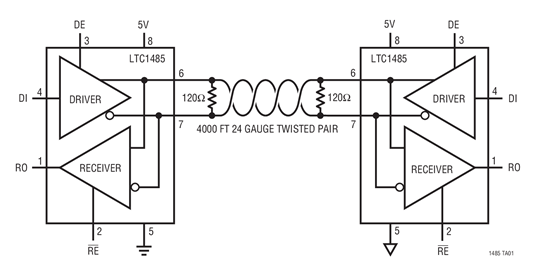

应用
【用 途】 数据采集系统芯片A/D转换 【性能 参数】
电路主要由双向传输、双路隔离放大器JS0150及双向收发器LTC1485构成。
电路主要由双向传输、双路隔离放大器JS0150及双向收发器LTC1485构成。
