产品详情

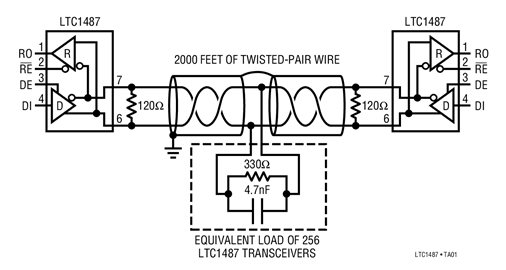

LTC 1487 是一款超低功率差分线路收发器，其设计支持高阻抗输入，因而允许多达 256 个收发器共用单根总线。该器件满足 RS485 和 RS422 的要求。LTC1487 拥有具受控转换速率的输出驱动器，从而降低了 RS485 线路的辐射 EMI，并改善了终接失配线的信号保真度。CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载或 ESD损害的坚固性。典型静态电流在工作时仅为 80μA，而在停机模式中则为 1μA。

驱动器和接收器具有三态输出，且驱动器输出在整个共模范围内保持高阻抗。一个热停机电路用于防止由总线争用或故障引起过大的功率消耗，该电路强制驱动器输出进入一种高阻抗状态。接收器具有一种故障保险功能，它可以在输入被置于开路状态时确保一种高输出状态。为 I/O 引脚提供了针对多次高于 ±10kV (采用人体模型) 之 ESD 冲击的保护。

LTC1487 具有完整的商业温度范围规格，并可提供 8 引脚 DIP 封装和 SO 封装。

应用

• 电池供电型 RS485/RS422 应用
• 低功率 RS485 /RS422 收发器
• 电平变换器
