LTC 1518 / LTC1519 是高速、精准延迟差分四通道总线 / 线路接收器，能够在高达 52Mbps 的数据速率下工作。这两款器件的引脚与 LTC488 / LTC489 RS485 线路接收器相兼容，并在 -7V 至 12V 的整个共模范围内工作。LTC1518 / LTC1519 运用了一种独特的架构，可在宽的输入共模、输入过驱动和环境温度范围内提供非常稳定的传播延迟和低的延迟时间偏差。传播延迟在商业温度范围内为 18.5ns ±3.5ns。典型 t(PLH)/t(PHL) 和通道至通道延迟时间偏差为 500ps。
每个接收器将差分输入电平 (｜V(ID)｜≥ 300mV) 转换为有效的 CMOS 和 TTL 输出电平。其高输入电阻 (≥ 22k) 允许把多个接收器连接至同一个驱动器。接收器输出在被停用时进入一种高阻抗状态。
接收器具有一种故障保险功能，它可以在输入短路或被浮置时保证一种高输出状态。其他保护功能包括热停机和一个受控的最大短路电流 (50mA 最大值)。当器件未通电或被停用时，输入电阻将保持 ≥ 22k，因而允许在未给数据线加载的情况下执行热插拔操作。
LTC1518 / LTC1519 采用单 5V 电源工作，并且仅吸收 12mA 的电源电流。

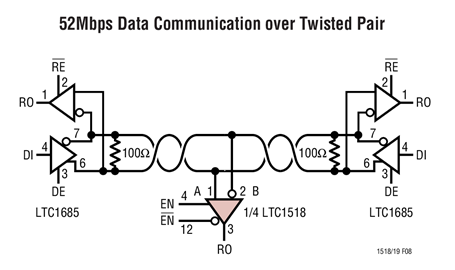

应用
