LTC1522

微功率、稳压 5V 充电泵 DC/DC 转换器

LTC1522产品信息:

概览

优势和特点

  • 超低功率:典型工作 I(CC) = 6μA
  • 短路 / 热保护
  • 稳定的 5V ±4% 输出电压
  • 2.7V 至 5V 输入范围
  • 无电感器
  • 停机模式中非常低的 I(CC):< 1μA
  • 输出电流:10mA (V(IN) ≥ 2.7V)
    20mA (V(IN) ≥ 3V)
  • 停机模式将负载与 V(IN) 断接
  • 内部振荡器:700kHz
  • 紧凑的应用电路 (< 0.1in(2))
  • 8 引脚 MSOP 封装和 SO 封装

产品详情

LTC 1522 是一款微功率充电泵 DC/DC 转换器,该器件可从一个 2.7V 至 5V 输入电源产生一个稳定的 5V 输出。极低的电源电流 (无负载时的典型值为 6μA,在停机模式中则 < 1μA) 和低外部组件数目 (一个 0.22μF 跨接电容器以及 V(IN) 和 V(OUT) 上的两个 10μF 电容器) 使得 LTC1522 非常适合小型、轻负载电池供电式应用。当负载电流介于 50μA 和 20mA 之间时,典型效率 (V(IN) = 3V) 超过 75%。一直到负载电流低至 10μA,调节 SHDN 引脚电压可把典型效率保持在 75% 以上。

LTC1522 具有热停机功能,并能够安然经受从 V(OUT) 至 GND 的持续短路。在停机模式中使负载与 V(IN) 断接。该器件采用 8 引脚 MSOP 封装和 SO 封装。在 V(IN) ≥ 2.7V 和 I(OUT) ≤ 20mA 的应用中,LTC1522 与 LTC1516 的引脚相兼容。

应用
  • 用于GSM蜂窝电话的SIM接口电源
  • 锂离子电池备份电源
  • 局部3V5V转换
  • 智能卡读取器
  • PCMCIA局部5V电源

LTC1522数据手册:

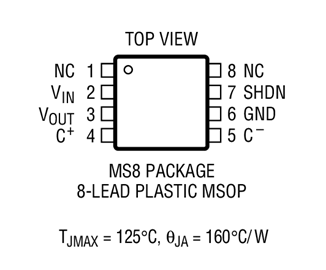

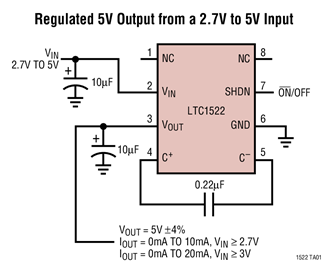

LTC1522引脚功能、电路图:
