LTC 1540 是一款具有内置基准的超低功率、单通道比较器。该比较器的特点包括 <0.6μA 的电源电流 (在整个商用温度范围内)、一个 1.182V ±2% 基准、可编程迟滞以及可吸收和供应电流的 TTL/CMOS 输出。基准输出能驱动一个高达 0.01μF 的旁路电容器,并不会产生振荡。
这款比较器采用 2V 至 11V 单电源或 ±1V 至 ±5.5V 双电源工作。比较器迟滞可以容易地采用两个电阻器和 HYST 引脚进行设置。每个比较器的输入工作范围从负电源至正电源的 1.3V 之内。比较器输出级能够连续供应高达 40mA 的电流。通过消除比较器改变逻辑状态时常见的交叉传导电流,清除了电源毛刺干扰。

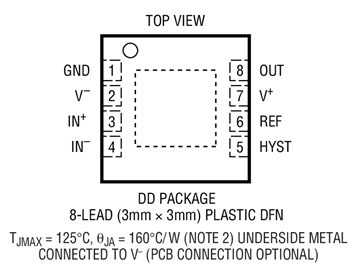

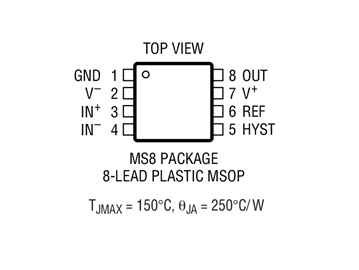

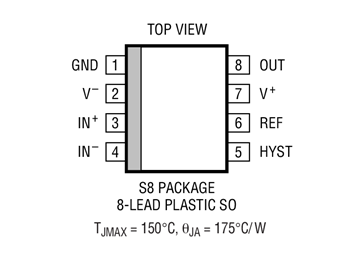

LTC1540 采用 8 引脚 MSOP 封装和 SO 封装。对于空间受限的应用,LTC1540 可提供 3mm x 3mm 扁平 (仅高 0.8mm) 双侧引脚细间距无引线封装 (DFN)。
【用 途】 电压监视电路 【性能 参数】
