LTC1563产品信息：

概览

优势和特点
产品详情

优势和特点

极其简单易用 - 单个电阻值设定截止频率 (256Hz < f(C)< 256kHz)
极为灵活 - 不同的电阻值可提供带或不带增益的任意传递函数(256Hz < f(C)<256kHz)
采用FilterCAD 支持高达 360kHz 的截止频率
LTC1563-2：单位增益巴特沃斯 (Butterworth) 响应采用单个电阻值，不同的电阻值可提供带或不带增益的其他响应
LTC1563-3：单位增益贝塞尔 (Bessel) 响应采用单个电阻值，不同的电阻值可提供带或不带增益的其他响应
轨至轨输入和输出电压
采用单 3V (2.7V 最小值) 至 ±5V电源工作
低噪声：36μVRMS (对于 f(C)= 25.6kHz)，60μVRMS (对于 f(C)= 256kHz)
f(C)准确度 < ±2% (典型值)
DC 偏移 < 1mV
可级联以形成 8 阶低通滤波器
采用窄体 SSOP-16 封装

    

产品详情

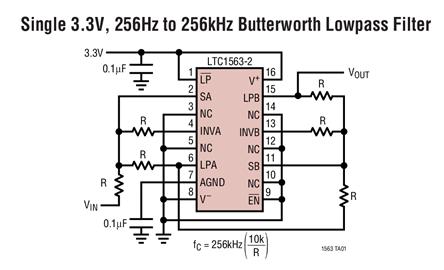

LTC 1563-2 / LTC1563-3 是一个极为简单易用的有源 RC 低通滤波器系列，其具有轨至轨输入和输出以及低 DC 偏移，适用于分辨率高达 16 位的系统。LTC1563-2 采用单个电阻值提供单位增益 Butterworth 响应。LTC1563-3 采用单个电阻值提供单位增益 Bessel 响应。这些器件的专有架构提供了一种简单的电阻计算：

R = 10k (256kHz/f(C)); f(C) = 截止频率

式中的 f(C) 是期望的截止频率。对于许多应用来说，这个公式便是设计滤波器之全部所需。通过简单地使用不同阻值的电阻器，就能实现增益和其他的响应。

LTC1563-X 采用窄体 SSOP-16 封装 (占板面积与 SO-8 封装相同)。

LTC1563-X 具有一种用于较低频率应用的低功率模式 (在该模式中，电源电流减小一个数量级) 和一种接近零功率的停机模式。

应用

替代分立型 RC 有源滤波器
抗混叠滤波器
平滑滤波器或重构滤波器
用于数据通信的线性相位滤波
锁相环

    

LTC1563-2-有源RC、4阶低通滤波器系列: LTC1563描述TheLTC®1563-2/LTC1563-3areafamilyofextremelyeasy-to-use,activeRClowpassfilterswithrail-to-railinputsandoutputsandlowDCoffsetsuitableforsystemswitharesolutionofupto16bits.TheLTC1563
LTC1563-3: 【用　途】四阶低通滤波器【性能参数】采用SSOP16脚封装。引脚排列图：【互换兼容】
LTC1563-2: 【用　途】四阶低通滤波器【性能参数】采用SSOP16脚封装。引脚排列图【互换兼容】
