LTC 1566-1 是一款 7 阶连续时间低通滤波器，其具有 12dB 的通带增益。LTC1566-1 的选择性、线性和动态范围使之适合于数据通信或数据采集系统中的滤波处理。滤波器衰减为 40dB (在 1.5 x f(CUTOFF)) 和至少 60dB (对于 10MHz 以上的频率)。
LTC1566-1 在 2MHz 带宽中具有一个 62μV(RMS) 的输入参考噪声。在信号电平很小的接收机应用中，该滤波器具有 71dB 的无杂散动态范围。
凭借 5% 的截止频率准确度，LTC1566-1 可在那些需要匹配滤波器对的应用中使用，例如收发器 I 和 Q 通道。

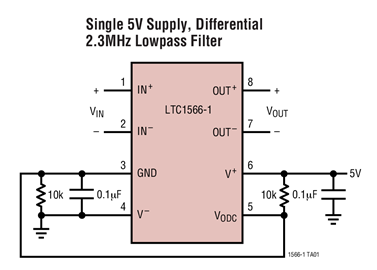

差分输入和输出提供了一个用于无线系统的简单接口。高阻抗输入可容易地耦合至差分解调器或 D/A 转换器。输出 DC 共模电压和输出 DC 偏移电压是可调的，因此可优化信号通路以驱动一个 A/D 转换器或差分调制器。
其他截止频率或单端 I/O 可根据客户要求提供。请与凌力尔特 (现隶属 ADI) 联系。
