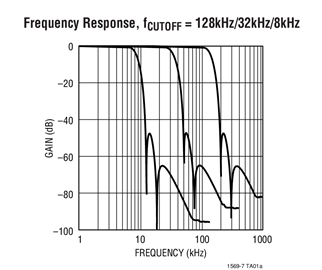

LTC 1569-7 是一款 10 阶低通滤波器，其具有线性相位和根升余弦幅度响应。LTC1569-7 的高选择性与其通带中的线性相位相结合，使之适合于数据通信和数据采集系统中的滤波处理。此外，其根升余弦响应为 PAM 数据通信提供了较佳的脉冲整形。滤波器衰减为 57dB (在 1.5·f(CUTOFF))、60dB (在2·f(CUTOFF)) 和超过 80dB (在 6·f(CUTOFF))。该器件具有 5mV 的最大 DC 偏移，因而可使那些对 DC 准确度敏感的应用从中获益。

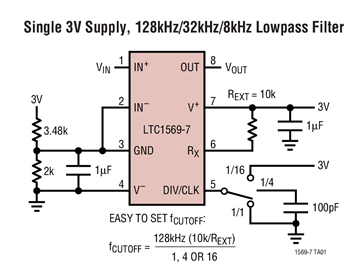

LTC1569-7 是一款不需要一个外部时钟、但是其截止频率可利用单个外部电阻器来设定 (典型准确度为 3.5% 或更好) 的采样数据滤波器。该外部电阻器设置一个内部振荡器，后者的频率在被加至滤波器网络之前进行 1 分频、4 分频或 16 分频。引脚 5 负责确定分频器设置。因此，对于每个外部电阻器阻值最多可获得 3 种截止频率。通过采用各种不同的电阻值和分频器设置，可在 7 个倍频程的范围内设定截止频率。或者，也可以用一个外部时钟来设置截止频率，时钟与截止频率之比为 32:1。内部采样频率与滤波器截止频率之比为 64:1。
LTC1569-7 针对 256kHz / 128kHz 截止频率和单 5V / 3V 电源进行了全面测试，但是可以获得高达 300kHz 的截止频率。

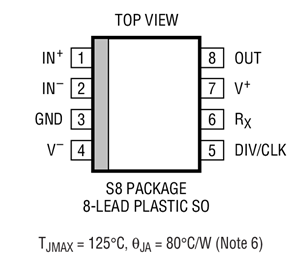

LTC1569-7 具有省电模式，并可提供 SO-8 表面贴装型封装。
应用
由于截止频率在200kHz以上时，利用LTC1569－7构成低通滤波器具有比通用滤波器LTC1562 更好的特性。
