LTC1594L

4 通道、3V 微功率采样 12 位串行 I/O A/D 转换器

LTC1594L产品信息:

概览

优势和特点

  • 12 位分辨率 (采用单 3V 电源)
  • 低电源电流:160μA (典型值)
  • 自动停机至 1nA
  • 有保证的 ±3/4LSB 最大 DNL
  • 有保证的 2.7V 操作(可提供 5V 版本:LTC1594 / LTC1598)
  • 多路复用器:
    • 4 通道 MUX (LTC1594L)
    • 8通道 MUX (LTC1598L)
  • 分离的 MUX 输出和 ADC 输入引脚
  • MUX 和 ADC 可以单独地控制
  • 采样速率:10.5ksps
  • I/O 与 QSPI、SPI 和MICROWIRE 等串行接口相兼容
  • 小型封装:
    • 16 引脚窄体 SO (LTC1594L)
    • 24 引脚 SSOP (LTC1598L)

产品详情

LTC 1594L / LTC1598L 是 3V 微功率、12 位采样 A/D 转换器,它们分别具有 4 通道和 8 通道多路复用器。当执行转换操作时,这两款器件仅吸收 160μA 的电源电流,并在转换操作期间自动断电至 1nA 的典型电源电流。LTC1594L 采用 16 引脚 SO 封装,而 LTC1598L 则内置于 24 引脚 SSOP 封装。LTC1594L / LTC1598L 均采用一个 3V 电源工作。这些 12 位、开关电容器、逐次逼近型 ADC 包含一个采样及保持电路。

片内串行端口可通过 3 根或 4 根导线实现至众多微处理器和微控制器的高效数据传输。这一点与微功率损耗相结合,使得远程安置成为可能,并有利于穿越隔离势垒传输数据。

该电路可在比例式应用中使用,或与一个外部基准一起使用。在许多应用中,LTC1594L / LTC1598L 的高阻抗模拟输入以及在缩减范围内 (至 1.5V 全标度) 工作的能力允许直接连接至传感器和换能器,从而免除了增设增益级的需要。

应用

  • 笔屏数字化
  • 电池供电式系统
  • 远程数据采集
  • 隔离式数据采集
  • 电池监察
  • 温度测量
     

LTC1594L数据手册:

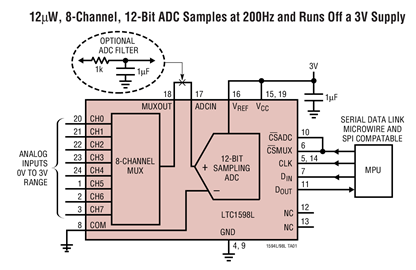

LTC1594L引脚功能、电路图:
