LTC1655

采用 SO-8 封装的 16 位轨至轨微功率 DAC

LTC1655产品信息:

概览

优势和特点

  • 在整个温度范围内保持 16 位单调
  • 去毛刺干扰轨至轨电压输出
  • SO-8 封装
  • I(CC(TYP)): 600µA
  • 内部基准:
    • 2.048V (LTC1655)
    • 1.25V (LTC1655L)
  • 最大 DNL 误差:±1LSB
  • 稳定时间:20μs (至 ±1LSB)
  • 750kHz 最大更新速率
  • 上电复位至 0V
  • 三线式可级联串行接口
  • 低成本
  • LTC1451 12 位 DAC 系列的引脚兼容型升级器件

产品详情

LTC 1655 / LTC1655L 是采用 SO-8 封装的轨至轨电压输出、16 位数模转换器。这些器件内置了一个输出缓冲器和一个基准。三线式串行接口可兼容 SPI/QSPI 和 MICROWIRE(TM) 协议。CLK 输入具有一个施密特触发器,其提供了直接光耦合器接口。

LTC1655 具有一个 2.048V 片内基准,可被过驱动至一个较高的电压。当采用内部基准时,输出从 0V 摆动至 4.096V。该器件在采用单 5V 电源时的典型功耗为 3.0mW。

LTC1655L 具有一个 1.25V 片内基准,可被过驱动至一个较高的电压。当采用内部基准时,输出从 0V 摆动至 2.5V。此器件在采用单 3V 电源时的典型功耗为 1.8mW。

LTC1655 / LTC1655L 的引脚与凌力尔特 (现隶属 ADI) 的 12 位 V(OUT) DAC 系列相兼容,因而提供了一条简易的升级途径。它们是目前仅有的采用 SO-8 封装的缓冲 16 位 DAC,并且包括一个用于独立执行的片内基准。

应用

  • 数字校准
  • 工业过程控制
  • 自动测试设备
  • 蜂窝电话
   

LTC1655数据手册:

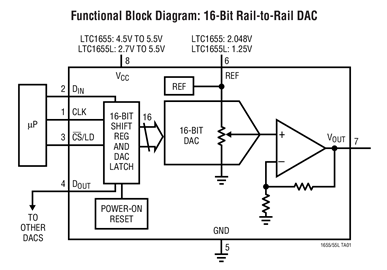

LTC1655引脚功能、电路图:
