LTC1662

MSOP 封装的超低功率、双通道 10 位 DAC

LTC1662产品信息:

概览

优势和特点

  • 超低功率:每个 DAC 的 I(CC) 为 1.5μA (典型值),睡眠模式的消耗电流为 0.05μA,可延长电池的使用寿命
  • 纤巧:两个采用 8 引脚 MSOP 封装的 10 位 DAC —— 尺寸为 SO-8 封装的一半
  • 2.7V 至 5.5V 的宽电源范围
  • 用于同时 DAC 更新的双缓冲
  • 轨至轨电压输出可驱动 1000pF 的容性负载
  • 基准范围包括电源以提供比例式 0V 至 V(CC) 输出
  • 基准输入阻抗与代码无关 (典型值为 7.1毫欧 )—— 免除了外部缓冲器
  • 具施密特 (Schmitt) 触发器输入的三线式串行接口
  • 差分非线性度:±0.75LSB (最大值)

产品详情

LTC 1662 是一款超低功率、全缓冲电压输出、双通道 10 位数模转换器 (DAC)。每个 DAC 通道仅吸收 1.7μA (典型值) 的总电源 + 基准工作电流,然而却能够提供超过 1mA 的 DC 输出电流,并可靠地驱动高达 1000pF 的容性负载。一种可编程睡眠模式进一步把总工作电流减小至 0.05μA。

凌力尔特公司专有的本质单调架构提供了超卓的线性度,并实现了异常小巧的外部形状。双缓冲输入逻辑电路提供了同时更新能力,并可用于执行至 DAC 的写操作,而不会中断睡眠模式。

凭借其微小的工作电流和异常纤巧的外形尺寸,LTC1662 非常适用于大多数功率受限的产品。对于大部分设计而言,它对功率预算没有明显的影响;LTC1662 的吸收电流甚至比一个可变电阻还要低好多倍,同时提供了缓冲的低阻抗 (典型值为 0.5欧姆,V(CC) = 5V) 轨至轨输出。

LTC1662 与 LTC1661 双通道、60μA、10 位 DAC 是引脚和软件兼容的。该器件采用 8 引脚 MSOP 封装和 PDIP 封装,并具有规定的工业温度范围。



应用

  • 移动通信
  • 便携式电池供电型仪器
  • 远程或难以接近的调节
  • 数字控制式放大器和衰减器
  • 工厂或现场校准

LTC1662数据手册:

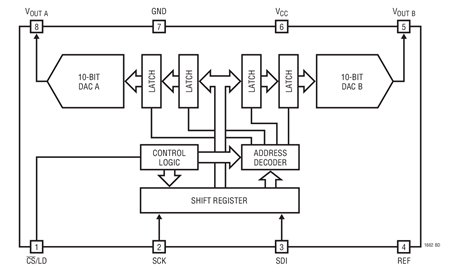

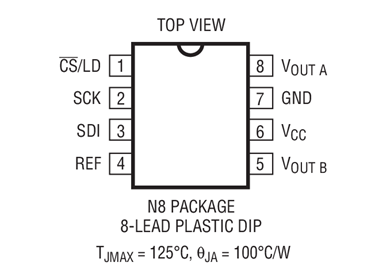

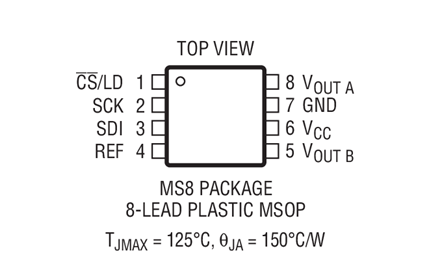

LTC1662引脚功能、电路图:
