产品详情

LTC 1699-80、LTC1699-81 和 LTC1699-82 是精准 (±0.35% 最大值)、数字编程的电阻分压器，它们符合 Intel 5 位移动式 (LTC1699-80)、Desktop VRM8.4 (LTC1699-81) 和 VRM9.0 (LTC1699-82) VID 规范。每款 IC 能够将一个 DC/DC 转换器的输出在两个设定电压之间切换。一个数字输入引脚 SEL 通过一个二线式 SMBus 接口选择存储在寄存器中的两个分压器设定值当中的一个。

SMBus 接口采用“写字”(Write Word) 协议来设置寄存器以及接通和关断 DC/DC 转换器。“读字”(Read Word) 协议用于验证寄存器内容以及返回转换器的接通 / 关断状态。LTC1699-80、LTC1699-81 和 LTC1699-82 纳入了针对因总线冲突所引起之误差的安全保护功能电路。

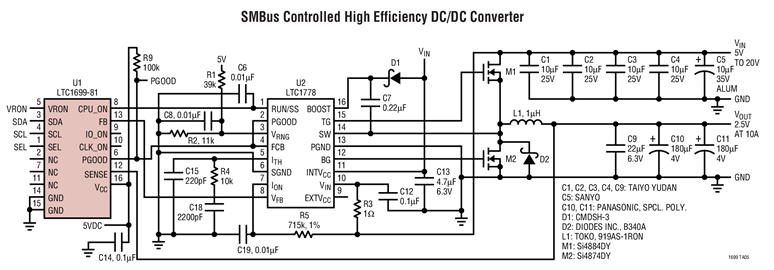

这几款器件提供了三个漏极开路 N 沟道输出 (CPU_ON、IO_ON、CLK_ON)，以通过其 RUN/SS 输入接通或关断 DC/DC 转换器电源。一个全局控制引脚 (VRON) 用于同时接通或关断转换器。如果分压器设置改变或转换器通过 SMBus 和 VRON 引脚接通，则一个内部定时器将 PGOOD 引脚拉至低电平并持续 50µs。

应用

• Intel Desktop Pentium III处理器电源
• 采用Intel SpeedStep 技术的 Intel 移动式Pentium 处理器电源
• Desktop AMD Athlon 处理器电源
• 软件可编程远端电源
• 具电压裕度调节功能的电源
