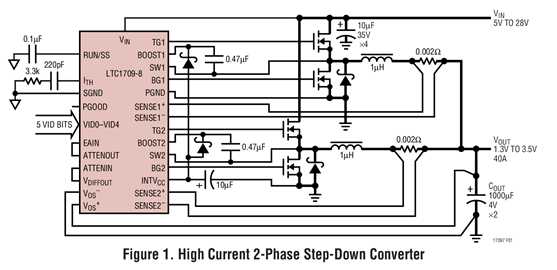

LTC( )1709-8 / LTC1709-9 是两相、VID 可编程、同步降压型开关稳压控制器，其采用一种固定频率架构驱动两个全 N 沟道外部功率 MOSFET 级。两相控制器以 150kHz 至 300kHz 频率异相地驱动其两个输出级，以较大限度降低输入和输出电容器中的 RMS 纹波电流。这种两相技术有效地将基频乘以 2，从而改善了瞬态响应并以一个较佳的频率来运作每个通道，以提升效率水平。另外，还简化了热设计。
一个内部差分放大器提供了稳压电源的正输出端和负输出端的真正远端采样，这是高电流应用所需要的。
RUN/SS 引脚提供了软启动和可任选的定时、短路停机功能。当过流闭锁功能被停用时，电流折返限制了短路情况下的 MOSFET 功耗。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC1709-8 / LTC1709-9执行两种分别符合 VRM8.4 和 VRM9.0 标准的不同 VID 表格。
