LTC1742

14 位、65Msps 低噪声 ADC

LTC1742产品信息:

概览

优势和特点

  • 采样速率:65Msps
  • 76.5dB SNR 和 90dB SFDR (3.2V 范围)
  • 72.8dB SNR 和 90dB SFDR (2V 范围)
  • 无漏失码
  • 单 5V 电源
  • 功耗:1.275W
  • 可选的输入范围:±1V 或 ±1.6V
  • 240MHz 满功率带宽 S/H (采样及保持)
  • 引脚兼容型系列
    • 25Msps: LTC1746 (14 位),LTC1745(12 位)
    • 50Msps: LTC1744 (14 位),LTC1743(12 位)
    • 65Msps: LTC1742 (14 位),LTC1741(12 位)
    • 80Msps: LTC1748 (14 位),LTC1747(12 位)
  • 48 引脚 TSSOP 封装
        

产品详情

LTC 1742 是一款 65Msps、采样 14 位 A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。±1V 和 ±1.6V 的引脚可选输入范围以及一种电阻器可编程模式使得 LTC1742 的输入范围能够针对多种多样的应用进行优化。

LTC1742 非常适合于要求苛刻的通信应用,其 AC 性能包括 76.5dB SNR 和 90dB 无杂散动态范围。0.15psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。DC 规格包括 ±3LSB INL 和 ±1LSB DNL。

数字接口可兼容 5V、3V、2V 和 LVDS 逻辑电平。可以采用 PECL、GTL 和其他低摆幅逻辑系列或者单端 TTL 或 CMOS 对ENC和 ENC 输入进行差分驱动。另外,低噪声、高增益ENC和 ENC 输入还可采用一个正弦信号进行驱动,并不会损害性能。一个单独的输出电源可在 0.5V 至 5V 的范围内工作,从而使其能容易地直接连接至低电压 DSP 或 FIFO。

LTC1742 采用具直通式引出脚配置的 TSSOP 封装,因而简化了电路板布局。

应用

  • 电信
  • 接收机
  • 蜂窝基站
  • 频谱分析
  • 成像系统

LTC1742数据手册:

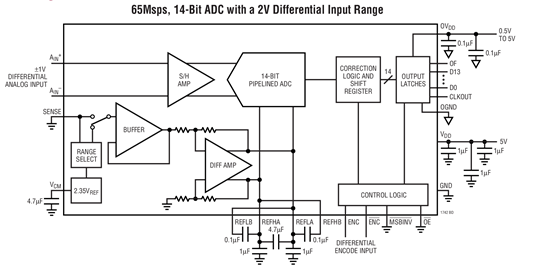

LTC1742引脚功能、电路图:
